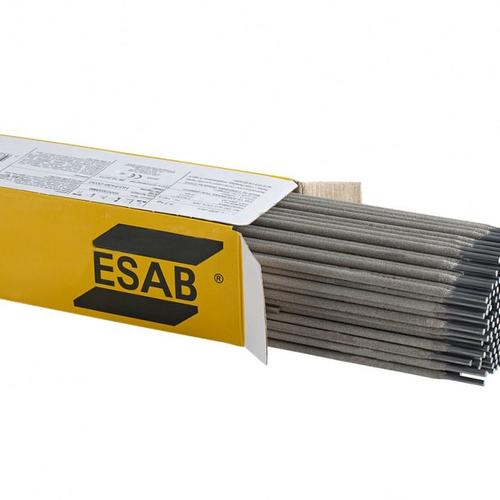

OK 76.26

Тип покрытия – основное. Электрод близкий по своим характеристикам к OK 76.28, но, благодаря более высокой чистоте наплавленного металла, предназначен для сварки особо ответственных изделий из высокопрочных теплоустойчивых сталей типа 2,25%Cr-1,0%Mo с максимальной температурой эксплуатации до 600°С, к которым предъявляются требования по стойкости к высокотемпературному охрупчиванию после ступенчатого охлаждения. В наплавленном металле гарантируется фактор Брускато (10P+5Sb+4Sn+As)/100 не более 15 ppm и предельно низкая концентрация диффузионно свободного водорода. Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 65В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки Термообработки 660-700°С, 1 Час
75 J	-20 degC
≥59 J	20 degC

Механические свойства при растяжении

Состояние	PWHT	После снятия напряжения
Защитный газ	ISO	AWS
Предел прочности при растяжении	610 MPa (88 ksi)	580 MPa (84 ksi)
Предел текучести	520 MPa (75 ksi)	490 MPa (71 ksi)
Удлинение	21 %	24 %
Продолжительность испытаний	4 hr
Температура испытания	690 degC (1274 degF)

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
60-85 A	68 sec	0.76 kg/h (1,7 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	63 %	70	21 V
90-130 A	66 sec	1.11 kg/h (2,4 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	60 %	49	23 V
130-190 A	83 sec	1.9 kg/h (4,2 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	61 %	23	25 V
150-260 A	92 sec	2.6 kg/h (5,7 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	62 %	15	27 V

Классификации

AWS A5.5 : E9018-B3
EN ISO 3580-A : E CrMo2 B 3 2 H5

Одобрения

CE EN 13479
NAKS/HAKC 2.5-5.0 mm
Seproz UNA 272580
VdTÜV 10732

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloyed (2.2 % Cr ; 1.1 % Mo)
Тип покрытия	Basic covering
Диффузионный водород	< 5.0 ml/100g
Сварочный ток	AC, DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	Si
0.07 %	2.17 %	0.69 %	1.10 %	0.23 %
