Типичные свойства образца с V-образным надрезом по Шарпи
| После сварки | |
| Работа удара | ≥59 J |
| Температура испытания | 20 °C |
Механические свойства при растяжении
| Защитный газ | Предел прочности при растяжении | Предел текучести | Продолжительность испытаний | Состояние | Температура испытания | Удлинение |
| ISO | 720 MPa (104 ksi) | 630 MPa (91 ksi) | 1 hr | PWHT | 690 degC (1274 degF) | 21 % |
Данные наплавки
| Ток | Время горения электрода при 90% от макс. Тока | Производительность наплавки при токе 90% от максимального | Диаметр | КПД, % | Кол-во электродов/кг наплавл. Металла | В |
| 55-80 A | 40 sec | 0.7 kg/h (1,5 lb/h) | 2.0 x 300.0 mm (5/64 x 11,8 in.) | 58 % | 136.0 | 23 V |
| 70-110 A | 52 sec | 0.8 kg/h (1,8 lb/h) | 2.5 x 300.0 mm (0.098 x 11,8 in.) | 58 % | 88.0 | 25 V |
| 95-150 A | 62 sec | 1.2 kg/h (2,6 lb/h) | 3.2 x 350.0 mm (1/8 x 13,8 in.) | 59 % | 49.0 | 26 V |
| 130-190 A | 88 sec | 1.8 kg/h (4,0 lb/h) | 4.0 x 450.0 mm (5/32 x 17,7 in.) | 64 % | 23.0 | 28 V |
| 150-260 A | 92 sec | 2.7 kg/h (6,0 lb/h) | 5.0 x 450.0 mm (0.197 x 17,7 in.) | 64 % | 14.5 | 29 V |
| 200-350 A | 90 sec | 3.9 kg/h (8,6 lb/h) | 6.0 x 450.0 mm (0.236 x 17,7 in.) | 64 % | 10.5 | 30 V |
Классификации

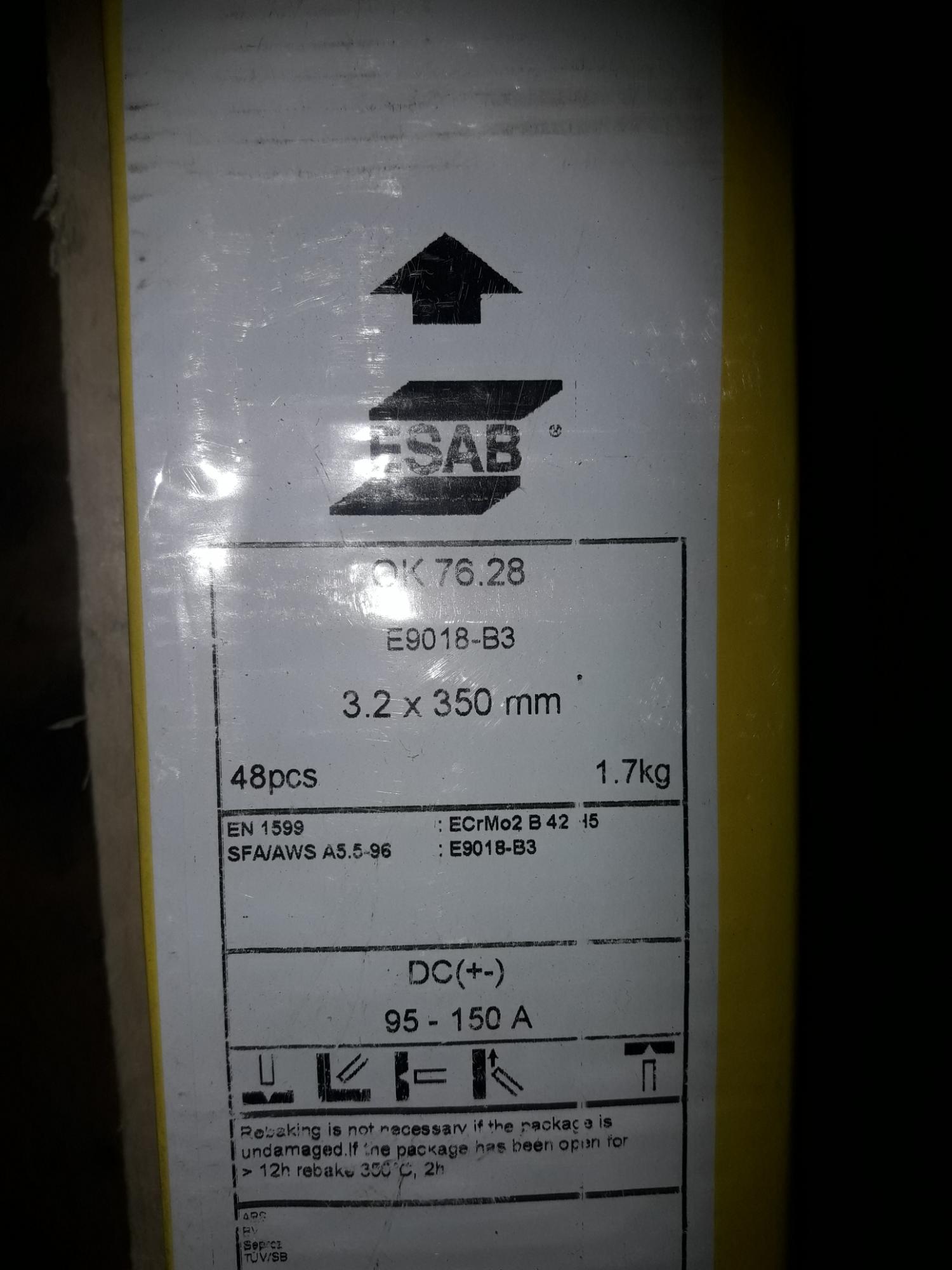

| Классификации | AWS A5.5 : E9018-B3 EN ISO 3580-A : E CrMo2 B 4 2 H5 |
Одобрения
| Одобрения | ABS Для изделий, эксплуатирующихся при высоких температурах BV С2М1 |
| Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
| Тип сплава | Low alloyed (2.2 % Cr ; 1,1 % Mo) |
| Тип покрытия | Basic covering |
| Диффузионный водород | < 5ml/100g |
| Сварочный ток | DC+(-) |
Хим. состав наплавленного металла
| Хим. состав наплавленного металла | ||||||||||||||
| C | Cr | Mn | Mo | Si | ||||||||||
| 0.06 % | 2.2 % | 0.7 % | 1.1 % | 0.3 % | ||||||||||
