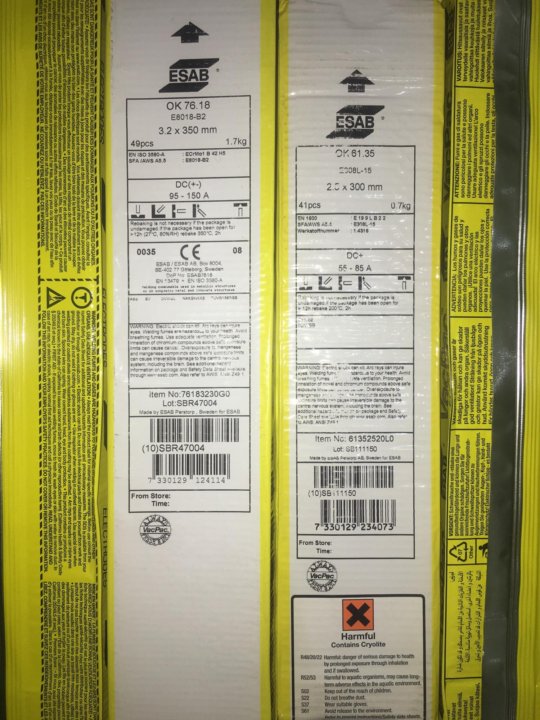

OK 76.18

Тип покрытия – основное. Электрод, предназначенный для сварки теплообменных панелей, толстостенных сосудов давления, ректификационных колонн, каталитических реакторов и т.п. из теплоустойчивых сталей типа 1,0…1,25%Cr-0,5%Mo (15ХМ, 20ХМ, 20ХМЛ, T/P11, T/P12, 13 CrMo 4-5, 10 CrMo 5-5, W.No 1.7335 и им аналогичных) с максимальной температурой эксплуатации до 550°С. Данные электроды можно также применять для сварки корневых проходов теплоустойчивых сталей типа 2,25%Cr-1,0%Mo. Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Режимы прокалки: 330-370°С, 2 часа Преимущества Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
100 J	-20 degC
63 J	-40 degC
150 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Продолжительность испытаний	Состояние	Температура испытания	Удлинение
ISO	670 MPa (97 ksi)	580 MPa (84 ksi)	1 hr	PWHT	690 degC (1274 degF)	24 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
55-80 A	40 sec	0.7 kg/h (1,5 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	58 %	136.0	22 V
70-110 A	52 sec	0.8 kg/h (1,8 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	58 %	88.0	24 V
95-150 A	65 sec	1.1 kg/h (2,4 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	59 %	49.0	25 V
130-190 A	90 sec	1.7 kg/h (3,7 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	64 %	23.0	27 V
150-260 A	95 sec	2.7 kg/h (6,0 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	64 %	14.5	28 V

Классификации

AWS A5.5 : E8018-B2
EN ISO 3580-A : E CrMo1 B 4 2 H5

Одобрения

ABS Для изделий, эксплуатирующихся при высоких температурах
BV UP
DNV H10 для NV 1Cr0.5Mo

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloyed (1.25 % Cr ; 0.5 % Mo)
Тип покрытия	Basic covering
Диффузионный водород	< 5ml/100g
Сварочный ток	DC+(-)

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	Si
0.06 %	1.3 %	0.7 %	0.5 %	0.3 %
