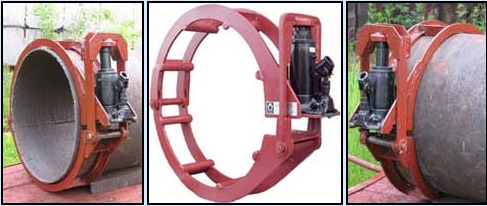

Центратор ЦАН-Г состоит из двух или трех дугообразных, шарнирно связанных между собой секций. Количество секций определено конструктивно в зависимости от диаметра центрируемой трубы. Каждая секция имеет упоры, которыми обеспечивается симметричность взаимного расположения торцев труб. На консоли секции закреплен гидропривод центратора с максимально развиваемым усилием от 3 до 5 т.с. С нижней секцией шарнирно связан захват предназначенный для замыкания силовых секций центратора.
Техническая характеристика
|
Модель центратора
|
Диаметр центрируемых труб, мм
|
Масса, кг
|
Развиваемое усилие, тс
|
Усилие на рукоятке, кг
|
|
ЦАН321-Г
|
325
|
27
|
3
|
30
|
|
ЦАН421-Г
|
426
|
30
|
3
|
30
|
|
ЦАН531-Г
|
530
|
34
|
3
|
30
|
|
ЦАН631-Г
|
630
|
36
|
3
|
30
|
|
ЦАН721-Г
|
720
|
41
|
5
|
40
|
|
ЦАН821-Г
|
820
|
45
|
5
|
40
|
|
Рабочая жидкость гидропривода - масло ВМГ3-С
Объем рабочей жидкости, л - 0,235 |
||||
ЦЕНТРАТОРЫ АРОЧНЫХ НАРУЖНЫХ ГИДРОФИЦИРОВАННЫХ ЦАН-Г С УСТРОЙСТВОМ РИХТОВКИ.
Центраторы арочные наружные гидрофицированные типа ЦАН-Г с устройством рихтовки предназначены для обеспечения симметричного совмещения торцев торцов труб при сборке под сварку. Центратор комплектуется гидрофицированным приспособлением для выравнивания (рихтовки) значительных местных несовпадений периметров торцев труб. Выравнивание осуществляется путем радиального перемещения упоров центратора. Сборка под сварку труб с незначительной эллипсностью возможна без применения гидрофицированного приспособления, благодаря основному гидроприводу, который развивает усилие 12 т.с. Диапазон диаметров центрируемых труб от 1020 до 1420 мм при температуре окружающего воздуха в условиях эксплуатации от - 40 до + 40 градусов С.
 |
 |
Центратор ЦАН-Г с устройством рихтовки состоит из четырех дугообразных, шарнирно связанных между собой секций. Каждая секция снабжена тремя упорами, которые обеспечивают стягивание торцев труб и симметричность их взаимного расположения. На секции жестко закреплен гидропривод центратора с максимально развиваемым усилием 12 т.с. С секцией шарнирно соединен захват предназначенный для замыкания силовых секций центратора в замкнутую цепь. Комплект для рихтовки состоит из насосной установки, гидроцилиндра, с навернутым на него упором, рукава высокого давления, который подключается к гидроцилиндру через быстроразъёмное соединение. Максимальное усилие рихтовки создаваемое гидроцилиндром - 6 т.с
Для исправления значительных вмятин на торцах труб предлагаем использовать гидрофицированные устройства для правки кромок труб УП1 и УП-Г.
Техническая характеристика
|
Модель центратора
|
Диаметр центрируемых труб, мм
|
Масса, кг *
|
Развиваемое усилие, тс
|
Усилие на рукоятке, кг
|
|
ЦАН1021-Г
|
1020
|
86
|
12
|
90
|
|
ЦАН1071-Г
|
1067
|
89
|
12
|
90
|
|
ЦАН1221-Г
|
1220
|
98
|
12
|
90
|
|
ЦАН1421-Г
|
1420
|
104
|
12
|
90
|
|
Рабочая жидкость гидропривода - масло ВМГ3-С
Объем рабочей жидкости, л - 0,235 |
||||
|
Рабочая жидкость насосной установки - масло индустриальное И20 -А
Объём рабочей жидкости, л - 1,0 |
||||
|
*В массу центратора не входит масса гидрофицированного приспособления
|
||||
Возможна разработка и изготовление на базе данной конструкции центраторов арочных наружных гидрофицированных для работы с трубами других диаметров под заказ.
