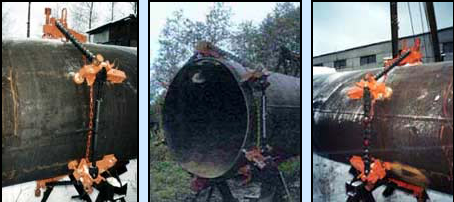

1 - опорный башмак, 2 - сменная опора, 3 - нажимной винт, 4 -подпятники, 5 и 6 - цепи, 7 - соединительное звено, 8 и 9 - винты, 10 - муфта, 11 и 12 - звенья, 13 - фиксатор, 14 - серьга, 15 - штырь, 16 и 17 - связи.
Техническая характеристика
|
Наименование параметра
|
Значение
|
|||
|
Тип центратора
|
ЦНЦ51
|
ЦНЦ81
|
ЦНЦ121
|
ЦНЦ141
|
|
Диаметр собираемых труб, мм
|
426, 530
|
720, 820
|
1020, 1220
|
1220, 1420
|
|
Усилие нажимного винта, кН (кГс)
|
25 (2500)
|
50 (5000)
|
80 (8000)
|
100 (10000)
|
|
Момент затяжки, Н•м (кГс•м)
|
50 (5)
|
120 (12)
|
235 (23,5)
|
320 (32)
|
|
Масса, кг (для второго диаметра)
|
30
|
69
|
125
|
|
