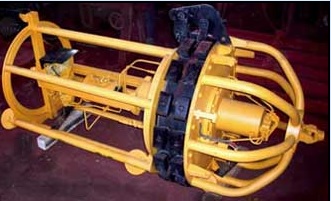

ЦЕНТРАТОРЫ ВНУТРЕННИЕ ГИДРАВЛИЧЕСКИЕ ЦВ предназначены для центровки торцов труб и секций при сборке неповоротных и поворотных стыков при строительстве трубопроводов.
Внутренние центраторы придают торцам собираемых труб форму окружности, обеспечивают их концентричную сборку, равномерно распределяя разность периметров. Преимущество их по сравнению с наружными центраторами состоит в том, что стык, оставаясь полностью открытым, позволяет вести сварку первого слоя непрерывно и использовать сварочные автоматы.
Внутренние центраторы имеют электрогидравлический привод и два независимых ряда центрирующих жимков. Питание центраторов осуществляется от сварочных агрегатов постоянного тока. Перемещение центратора от стыка к стыку производится за штангу трубоукладчиком или трактором. Для центровки труб с деформированными торцами Жимки имеют возможность поворота относительно друг друга.
 |
 |
1 - центратор, 2 - провод, 3 - штанга.
Техническая характеристика
|
Наименование параметра
|
Значение
|
|||||
|
Тип центратора
|
ЦВ42
|
ЦВ54
|
ЦВ85
|
ЦВ107
|
ЦВ127
|
ЦВ147
|
| Диаметр труб, мм |
426
|
530-630
|
720-820
|
1020
|
1220
|
1420
|
| Толщина стенки, мм |
6-12
|
6-14
|
7-22
|
9-18
|
10-19
|
14-23
|
| Число жимков в одном центрирующем ряду |
8
|
8
|
12
|
16
|
20
|
20
|
| Число центрирующих рядов |
2
|
2
|
2
|
2
|
2
|
2
|
| Общее усилие на один торец, кН |
400
|
500
|
800
|
900
|
1000
|
1100
|
| Рабочее давление в гидросистеме, Мпа |
15
|
16
|
15
|
14
|
15,5
|
17
|
| Привод центратора |
электрогидравлический
|
|||||
| Габаритные размеры, мм: - длина (без штанги) - диаметр |
|
|
2310 820 |
3000 1020 |
3000 1220 |
3000 1420 |
| Масса (без штанги), кг |
325
|
475
|
830
|
1500
|
1715
|
1935
|
Дополнительное оборудование для ЦВ107, ЦВ127, ЦВ147: вентилятор.
