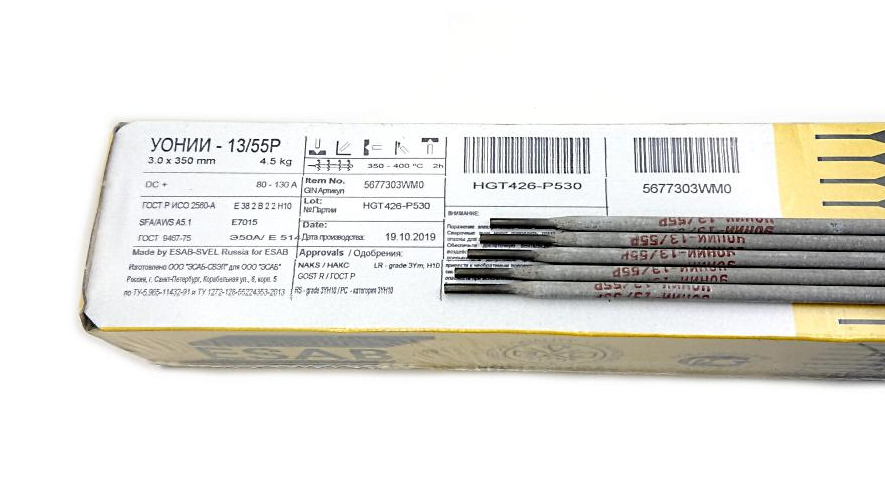

УОНИИ 13/55Р

Тип покрытия – основное. Электроды, предназначенные для сварки особо ответственных конструкций из судовых низкоуглеродистых и низколегированных сталей типа A, B, D, E, A32, D32, E32, A36, D36, E36, изготавливаемых по ГОСТ 5521 во всех пространственных положениях, кроме вертикали на спуск, а также поворотных и неповоротных стыков магистральных трубопроводов. Электроды можно применять для корневых проходов труб класса прочности до API 5LХ70 (К60), заполняющих и облицовочных проходов труб класса прочности до API 5LХ60 (К54). Требования ТУ 1272-128-55224353-2013 на данную марку соответствуют требованиям ТУ 5.965-11432-91 (ЦНИ И КМ «Прометей») для электродов с диаметром стержня 3,0, 4,0 и 5,0 мм. Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемые диаметры: 2,0; 2,5; 3,0; 4,0 и 5,0 мм Режимы прокалки: 350-400°С, 2 часа

Классификации и одобрения

Типичные характеристики наплавленного металла

Химический состав, %

Механические свойства

ГОСТ 9467: Э50А

ТУ 1272-128-55224353-2013

ГОСТ Р ИСО 2560-A: E 38 2 B 2 2 H10

AWS A5.1: E7015

НАКС: Ø 2.5; 3.0; 4.0; 5.0 мм

Газпром

RS: 3YH10

С 0,07

Mn 1,00

Si 0,30

P max 0,025

S max 0,025

σ_т ≥ 400 МПа

σ_в ≥ 510 МПа

δ ≥ 22%

KCV:

≥75 Дж/см² при -20°С

KCU:

≥130 Дж/см² при +20°С

≥80 Дж/см² при -40°С

≥50 Дж/см² при -60°С

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
≥75 J	-20 degC
≥59 J	-30 degC

Данные наплавки

Ток	Производительность наплавки при токе 90% от максимального
60-90 A	0.77 kg/h (1,7 lb/h)
90-130 A	1.11 kg/h (2,4 lb/h)
130-210 A	1.8 kg/h (4,0 lb/h)
160-280 A	2.39 kg/h (5,3 lb/h)
Ток	Диаметр
60-90 A	2.5 x 350.0 mm (0.098 x 13,8 in.)
90-130 A	3.0 x 350.0 mm (0.118 x 13,8 in.)
130-210 A	4.0 x 450.0 mm (5/32 x 17,7 in.)
160-280 A	5.0 x 450.0 mm (0.197 x 17,7 in.)
Ток	КПД, %
60-90 A	59 %
90-130 A	59 %
130-210 A	59 %
160-280 A	59 %
Ток	В
60-90 A	20-24 V
90-130 A	22-26 V
130-210 A	22-26 V
160-280 A	23-27 V

Ток	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	В
60-90 A	0.77 kg/h (1,7 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	59 %	20-24 V
90-130 A	1.11 kg/h (2,4 lb/h)	3.0 x 350.0 mm (0.118 x 13,8 in.)	59 %	22-26 V
130-210 A	1.8 kg/h (4,0 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	59 %	22-26 V
160-280 A	2.39 kg/h (5,3 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	59 %	23-27 V

Классификации

ГОСТ 9467 : Э50А
ГОСТ Р ИСО 2560-A : E 42 3 B 2 2 H10
AWS A5.5 : E7015-G

Одобрения

GL 3YH10
LR 3YH10
RS 3YHH
Газпром

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип покрытия	Basic
Сварочный ток	DC+

Типичные свойства образца с V-образным надрезом по Шарпи
