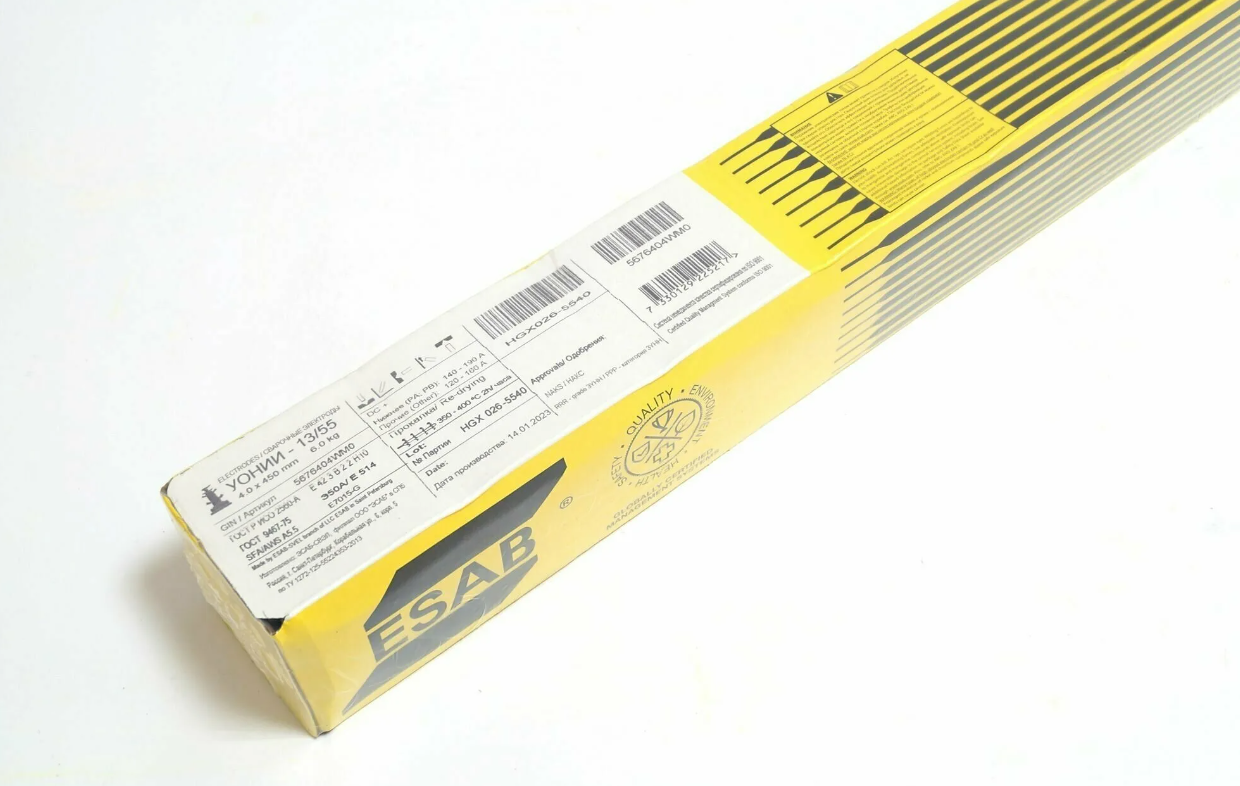

УОНИИ 13/55

Тип покрытия – основное. Электроды общетехнического назначения, предназначенные для сварки особо ответственных изделий из конструкционных низкоуглеродистых и низколегированных сталей с пределом прочности до 540 МПа и арматурных сталей класса А240 и А300 во всех пространственных положениях, кроме вертикали на спуск, когда к сварному шву предъявляются повышенные требования по пластичности и ударной вязкости, особенно при пониженных температурах и знакопеременных нагрузках. Наплавленный металл характеризуется высокой стойкостью к образованию кристаллизационных трещин и низким содержанием водорода. Электроды склонны к образованию пор при сварке по окисленным поверхностям и удлинении дуги. Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемые диаметры: 2,0; 2,5; 3,0; 4,0 и 5,0 мм Режимы прокалки: 350-400°С, 2 часа

Классификации и одобрения

Типичные характеристики наплавленного металла

Химический состав, %

Механические свойства

ГОСТ 9467: Э50А

ТУ 1272-125-55224353-2013

ГОСТ Р ИСО 2560-A: E 42 3 B 2 2 H10

AWS A5.5: E7015-G

НАКС: Ø 2.5; 3.0; 4.0; 5.0 мм

НИЦ «Мосты»

С 0,07

Mn 1,35

Si 0,50

P max 0,025

S max 0,025

σ_т ≥ 420 МПа

σ_в ≥ 540 МПа

δ ≥ 22%

KCV:

≥59 Дж/см² при -30°С

KCU:

≥130 Дж/см² при +20°С

≥80 Дж/см² при -40°С

≥50 Дж/см² при -60°С

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
≥59 J	-30 degC
≥35 J	-40 degC

Данные наплавки

Ток	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	В
60-90 A	0.77 kg/h (1,7 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	59 %	20-24 V
90-130 A	1.11 kg/h (2,4 lb/h)	3.0 x 350.0 mm (0.118 x 13,8 in.)	59 %	22-26 V
130-210 A	1.8 kg/h (4,0 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	59 %	22-26 V
160-280 A	2.39 kg/h (5,3 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	59 %	23-27 V
45-65 A	0.56 kg/h (1,2 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	59 %	20-24 V

Классификации

ГОСТ 9467 : Э50А
ГОСТ Р ИСО 2560-A : E 42 3 B 2 2 H10
AWS A5.5 : E7015-G

Одобрения

Общество

НИЦ «Мосты»

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	CMn
Тип покрытия	Basic
Сварочный ток	DC+
