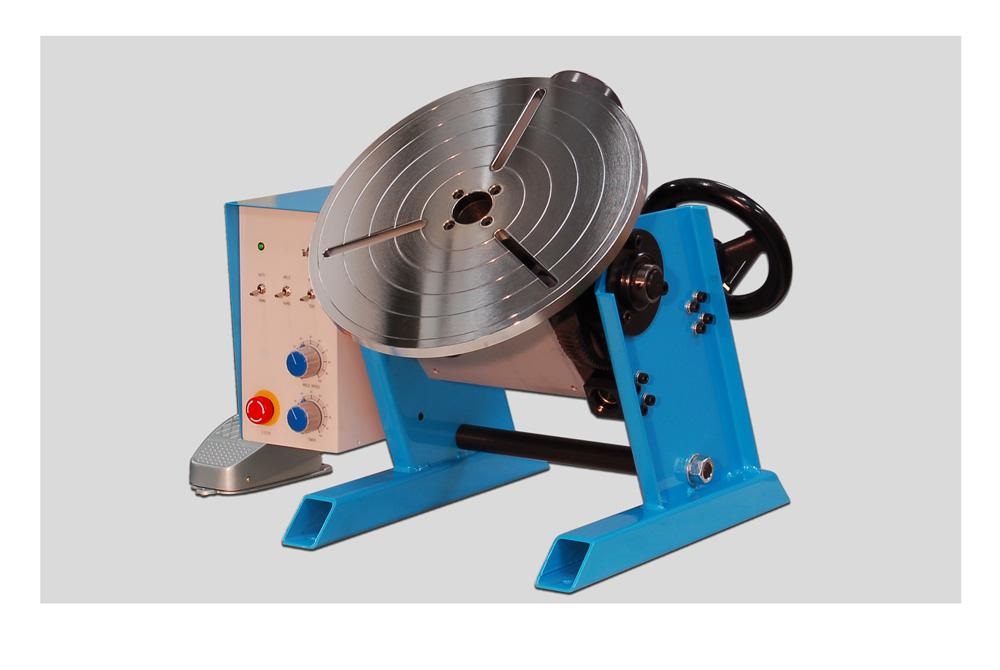

СВАРОЧНЫЙ ВРАЩАТЕЛЬ PT-201

Нет в наличии

Цена: руб



Сварочный вращатель PT-201 предназначен для установки и вращения деталей весом не более 200 кг. Позволяет фиксировать изделия в положении, удобном для выполнения полуавтоматической, автоматической и ручной сварки, а также проведения наплавочных работ. Широко применяется в машиностроении, на предприятиях по ремонту теплосетей для сварки труб, трубных отводов, производстве запорной аппаратуры.

Существуют четыре варианта исполнения вращателя по диапазону скорости вращения планшайбы. Различие вариантов заключается в применении различных шестеренчатых редукторов.

СВАРОЧНЫЙ ПОЗИЦИОНЕР PT-201 – ОСОБЕННОСТИ

  • Сварочный позиционер PT-201  оснащен двигателем постоянного тока (DC)

  • Ручной наклон планшайбы

  • Угол наклона планшайбы 0-120° обеспечивает удобное выполнение сварочных работ.

  • Сквозное отверстие в планшайбе 38,5 мм предназначено для сварки длинных труб и подачи защитного газа в зону сварки.

  • Пазы на планшайбе обеспечивают быстрое крепление приспособлений и зажимов.

  • Защита печатной платы привода постоянного тока от высокочастотных помех.

  • Эффективные червячные редукторы для бесперебойной работы и минимального люфта.

  • Сварка по таймеру (установка времени цикла сварки).

  • Не требующая ухода система токоподвода к обрабатываемой детали

  • Возможность интеграции с системой малой механизации E.Z. Arc для качественного выполнения кольцевых сварных швов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Модель

Ед. изм.

PT-201

А / В / С / D

Питание при 50/60 Гц

В

1~110/220

Грузоподъемность (гориз./верт.)

кг

200/130

Номинальный эксцентриситет

мм

A:60 B:35

C:22 D:17

Размеры стола (D)

мм

320

Частота вращения

об/

мин

0,15-4/0,3-8/

0,4-12/0,55-16

Сквозное отверстие на столе

мм

ø38,5

Размер болтов

-

M10

Заземление

А

200

Двигатель

Вт

65

Диапазон наклона

град

0-120

Регулятор цикла сварки

с

0-60

Габаритные размеры:

Длина (A)

мм

420

Ширина (В)

мм

435

Высота (С)

мм

340

От центра до пола (E)

мм

250

Масса

кг

34

Позиционер PT-201 в зависимости от задач может комплектоваться разными блоками управления.

ОСОБЕННОСТИ БЛОКОВ УПРАВЛЕНИЯ:

Модель

Особенности

СВ-001

  • Световой индикатор питания

  • Кнопка аварийного выключения

  • Регулировка скорости

  • Управление таймером сварки

  • Сварочный/тестовый переключатель

  • Автоматический режим: В соответствии с установкой таймера Ручной режим: Управление вкл./выкл. с помощью удаленной ножной педали

  • Реверсивный переключатель

  • Переключатель сварка/маршевая скорость

СВ-002

  • Световой индикатор питания

  • Кнопка аварийного выключения

  • Регулировка скорости

  • Управление таймером сварки

  • Сварочный/тестовый переключатель

  • Автоматический режим: В соответствии с установкой таймера Ручной режим: Управление вкл./выкл. с помощью удаленной ножной педали

  • Реверсивный переключатель

  • Переключатель сварка/маршевая скорость

  • Начало вращения планшайбы из исходного положения и возврат планшайбы в начальное положение после прекращения сварки

CB-001V / VSFC-1K

  • Световой индикатор питания

  • Кнопка аварийного выключения

  • Регулировка скорости

  • Управление таймером сварки

  • Сварочный/тестовый переключатель

  • Автоматический режим: В соответствии с установкой таймера Ручной режим: Управление вкл./выкл. с помощью удаленной ножной педали

  • Реверсивный переключатель

  • Переключатель сварка/маршевая скорость

  • Выбор регулировки скорости планшайбы:

Частота вращения регулируется с блока управления. Частота вращения регулируется с педали

По специальному заказу мы можем поставить оборудование, отвечающее индивидуальным требованиям заказчика



В комплектацию входит:

РТ-201

1шт

Блок управления СВ

1шт

Педаль

1шт

Сетевой кабель

1шт

 Инструкция 2шт

Технические характеристики
