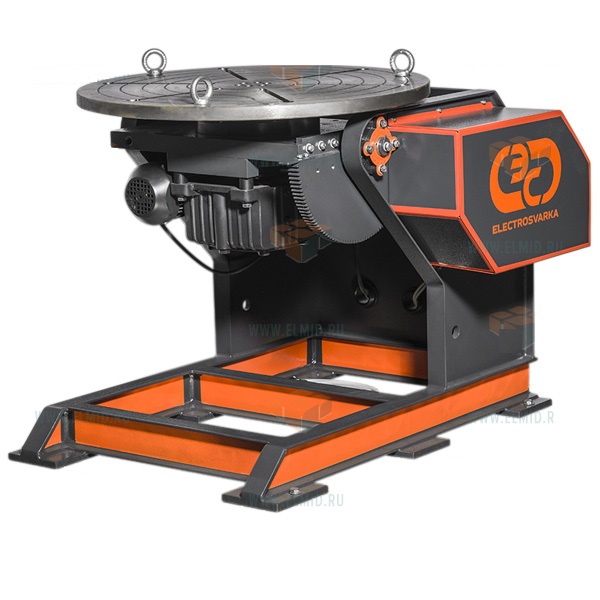

Сварочный вращатель МС-10 -универсальный вращатель с грузоподъемностью 1000 кг. предназначен для установки на нем изделий в положении удобное для сварки, а также их вращения со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. Позиционер (манипулятор) МС-10 позволяет производить автоматическую сварку кольцевых швов, ручную и полуавтоматическую сварку изделий и выполнять любые другие работы, требующие поворота или наклона изделий. Начало процесса сварки и начало вращения изделий на позиционере синхронизированы. Скорость вращения планшайбы позиционера (манипулятора) регулируется плавно в заданном диапазоне.
Комплектация:
-
Позиционер (манипулятор) комплектуется пультом дистанционного управления.
-
Руководством по эксплуатации.
Технические параметры:
Грузоподъемность 1000 кг
Смещение центра тяжести изделий 300 мм
Эксцентриситет 300 мм
Скорость вращения планшайбы 0,08-0,8 об/мин
Скорость наклона планшайбы 0,45 об/мин
Максимальный угол наклона планшайбы 135 градусов
Диаметр планшайбы 1200 мм
Потребляемая мощность 4 кВт
Напряжение питающей сети 3х380 В
Габаритные размеры 1500х1300х1098 мм
Вес 1450 кг
По отдельному заказу может быть изготовлена и поставлена оснастка для закрепления изделий на планшайбе позиционера.
Существуют другие модели сварочных позиционеров (манипуляторов) МС: МС-5 грузоподъемностью до 500 кг, МС-20 грузоподъемностью до 2000 кг, МС-30 грузоподъемностью до 3000 кг, МС-50 грузоподъемностью до 5000 кг, МС-80 грузоподъемностью до 8000 кг, МС-100 грузоподъемностью до 10000 кг.
