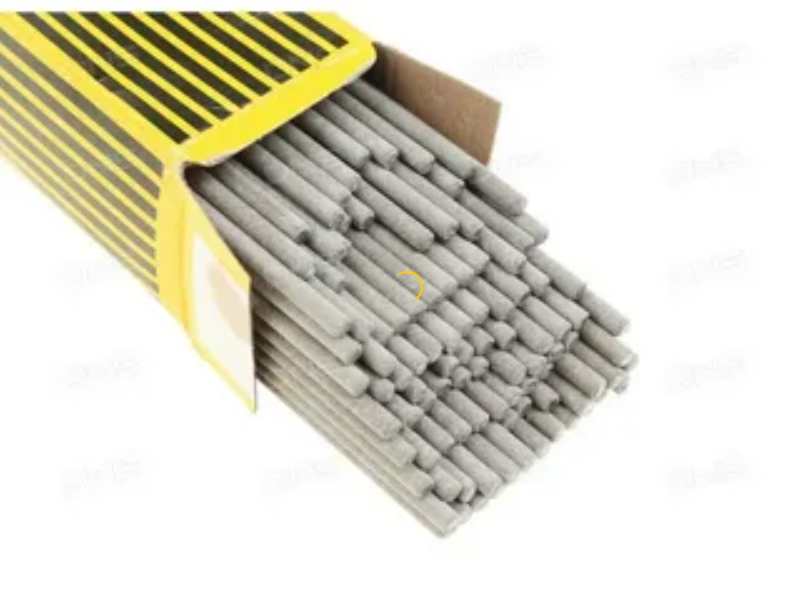

OK FEMAX 39.50

Тип покрытия – рутилово-кислое. Высокопроизводительный электрод с повышенным содержанием в покрытии порошка железа, обеспечивающий коэффициент наплавки более 160%. Предназначен для сварки протяженных стыковых и угловых швов в нижнем положении. Может применяться для гравитационной сварки. Формирует идеально гладкую поверхность шва, с которой очень легко удаляется шлак. Сварка выполняется на форсированных режимах. Рекомендуется для сварки углеродистых сталей и судовых сталей категорий от A до E36. Ток: ~ / = (+ / ? ) Пространственные положения при сварке: 1, 2 Напряжение холостого хода: 65 В Выпускаемые диаметры: 3,2; 4,0; 5,0 и 6,0 мм Режимы прокалки: 180-220°С, 2 часа

Классификации и одобрения

Типичные характеристики наплавленного металла

Химический состав, %

Механические свойства

EN ISO 2560-A:

E 42 2 RA 5 3

AWS A5.1: E7027

ГОСТ 9467: Э50 (условно)

ABS: 3Y

BV: 3Y

DNV.GL: III Y

LR: 3YМ

С 0,09

Mn 0,75

Si 0,25

P max 0,030

S max 0,030

σ_т 430 МПа

σ_в 520 МПа

δ 26%

KCV:

81 Дж/см² при -20°С

69 Дж/см² при -30°С

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
≥59 J	-20 degC
88 J	-20 degC
≥35 J	-40 degC
106 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	520 MPa (75 ksi)	430 MPa (62 ksi)	После сварки	28 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
130-170 A	69 sec	2.3 kg/h (5,1 lb/h)	3.2 x 450.0 mm (1/8 x 17,7 in.)	68 %	22.6	31 V
150-230 A	71 sec	3.2 kg/h (7,1 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	70 %	15.6	32 V
200-350 A	65 sec	5.5 kg/h (12,1 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	70 %	10.1	37 V
280-400 A	86 sec	6.4 kg/h (14,1 lb/h)	6.0 x 450.0 mm (0.236 x 17,7 in.)	71 %	6.6	35 V

Классификации

ГОСТ 9467 : Э50 (условно)
EN ISO 2560-A : E 42 2 RA 5 3
AWS A5.1 : E7022

Одобрения

ABS 3Y
BV 3Y
DNV 3
GL 3Y
LR 3Y

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Carbon Manganese
Тип покрытия	Rutile-acid covering
Сварочный ток	AC, DC+-

Хим. состав наплавленного металла

0.07 %

0.7 %

0.3 %
