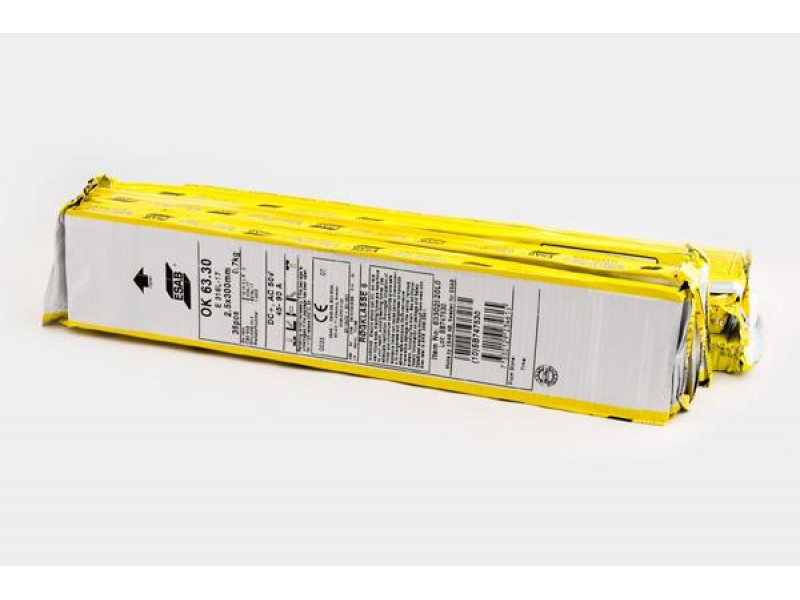

OK 63.30

Тип покрытия – кисло-рутиловое. Электрод общетехнического назначения для сварки изделий, работающих в контакте с жидкими агрессивными неокислительными средами при температуре до 350?С из коррозионностойких хромоникелевых и хромоникельмолибденовых сталей марок 03Х18Н10, 08Х18Н10Т, 02Х17Н11М2, 08Х17Н13М2Т, 10Х17Н13М3Т, AISI 304L, 316L, 318, 321, 347 и им подобных, когда к металлу шва предъявляются жесткие требования по стойкости к межкристаллитной коррозии. Электрод характеризуется великолепными сварочно-технологическими свойствами, минимальным количеством брызг и отличной отделяемостью шлака. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 1,5…6% (FN 3-10). Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 50 В Режимы прокалки: 330-370°С, 2 часа Преимущества Ток: / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 50 В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
54 J	-60 degC
75 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	570 MPa (83 ksi)	460 MPa (67 ksi)	После сварки	40 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
45-65 A	39 sec	0.6 kg/h (1,3 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	60 %	147	29 V
45-90 A	45 sec	0.9 kg/h (2,0 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	55 %	96	29 V
60-125 A	57 sec	1.4 kg/h (3,1 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	55 %	52	30 V
70-190 A	57 sec	2.0 kg/h (4,4 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	56 %	34	32 V
30-45 A	37 sec	0.4 kg/h (0,9 lb/h)	1.6 x 300.0 mm (1/16 x 11,8 in.)	56 %	250	29 V
100-280 A	63 sec	3.0 kg/h (6,6 lb/h)	5.0 x 350.0 mm (0.197 x 13,8 in.)	56 %	21	32 V

Классификации

AWS A5.4 : E316L-17
ISO 3581-A : E 19 12 3 L R 1 2

Одобрения

ABS E316L-17
BV 316L
DNV 316L
GL 4571
LR 316L

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic CrNiMo
Тип покрытия	Acid Rutile
Содержание ферритной фазы	FN 3-10
Сварочный ток	DC+, AC

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	N	Ni	Si	Si+Fe
0.02 %	18.1 %	0.6 %	2.6 %	0.10 %	11.0 %	0.8 %	6 %
