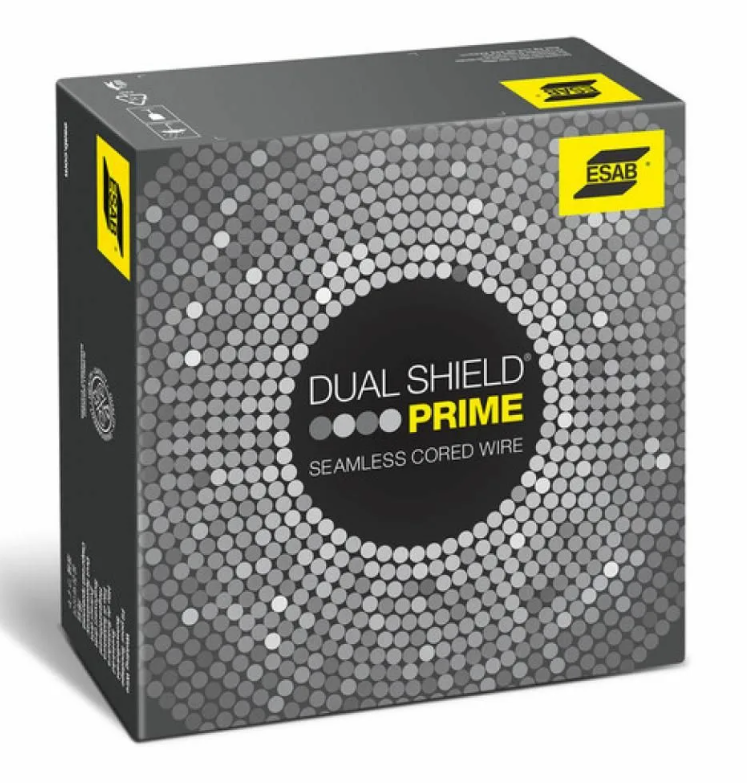

DUAL SHIELD PRIME 81NI1M H4

Бесшовная неомедненная, сварочная проволока с флюсовым сердечником, предназначенная для сварки толстых стальных компонентов. Уровень диффундирующего водорода стабильно ниже 4 мл/100 г наплавленного металла сварного шва, а шов лазерной сварки этой сварочной проволоки обеспечивает полное отсутствие проникновения влаги. У проволоки нет медного покрытия, это значит, что отсутствует отслоение медных чешуек, которые засоряют направляющий канал, горелку и токоподводящий наконечник. Проволока Dual Shield Prime 81Ni1M H4 предназначена для сварки стали высокой прочности (предел прочности при разрыве >500 МПа, >72 тыс. фунтов/кв. дюйм) и обеспечивает отличную ударную вязкость при низких температурах до -60° C. Проволока Dual Shield Prime 81Ni1M H4 предназначена для использования со смесями защитных газов Ar/CO2 (M21).

Типичные свойства образца с V-образным надрезом по Шарпи

После Сварки M21 Shielding Gas
После Сварки M21 Shielding Gas

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении
M21 Shielding gas	587 MPa (85 ksi)
Защитный газ	Предел текучести
M21 Shielding gas	533 MPa (77 ksi)
Защитный газ	Состояние
M21 Shielding gas	После сварки
Защитный газ	Удлинение
M21 Shielding gas	28 %

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
M21 Shielding gas	587 MPa (85 ksi)	533 MPa (77 ksi)	После сварки	28 %

Данные наплавки

Ток	Коэфф. наплавки
170-310 A	2.5-6.2 kg/h (5.5-13. lb/h)
180-420 A	1.8-7.5 kg/h (4.0-16. lb/h)
Ток	Диаметр
170-310 A	1.2 mm (0.045 in.)
180-420 A	1.6 mm (1/16 in.)
Ток	В
170-310 A	23-35 V
180-420 A	24-38 V
Ток	Скорость подачи проволоки
170-310 A	6.0-16.5 m/min (236-650 in./min)
180-420 A	3.0-13.0 m/min (118-512 in./min)

Ток	Коэфф. наплавки	Диаметр	В	Скорость подачи проволоки
170-310 A	2.5-6.2 kg/h (5.5-13. lb/h)	1.2 mm (0.045 in.)	23-35 V	6.0-16.5 m/min (236-650 in./min)
180-420 A	1.8-7.5 kg/h (4.0-16. lb/h)	1.6 mm (1/16 in.)	24-38 V	3.0-13.0 m/min (118-512 in./min)

Классификации

Weld Metal

EN ISO 17632-A : T 50 6 1Ni P M21 1 H5
EN ISO 17632-B : T555T1-1M21A-N2-U-H5
SFA/AWS A5.29 : E81T1-Ni1M H4

Одобрения

ABS 5YQ460SA H5
BV SA5Y46 H5
CE EN 13479
DNV-GL V Y46MS(H5)
LR 5Y46S H5
RS 5Y46S H5

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	C Mn Ni
Диффузионный водород	< 4 ml/100g
Защитный газ	M21 (EN ISO 14175)
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Mn	Ni	Si
M21 Shielding gas
0.03 %	1.34 %	-	0.29 %
M21 shielding gas
-	-	0.96 %	-
