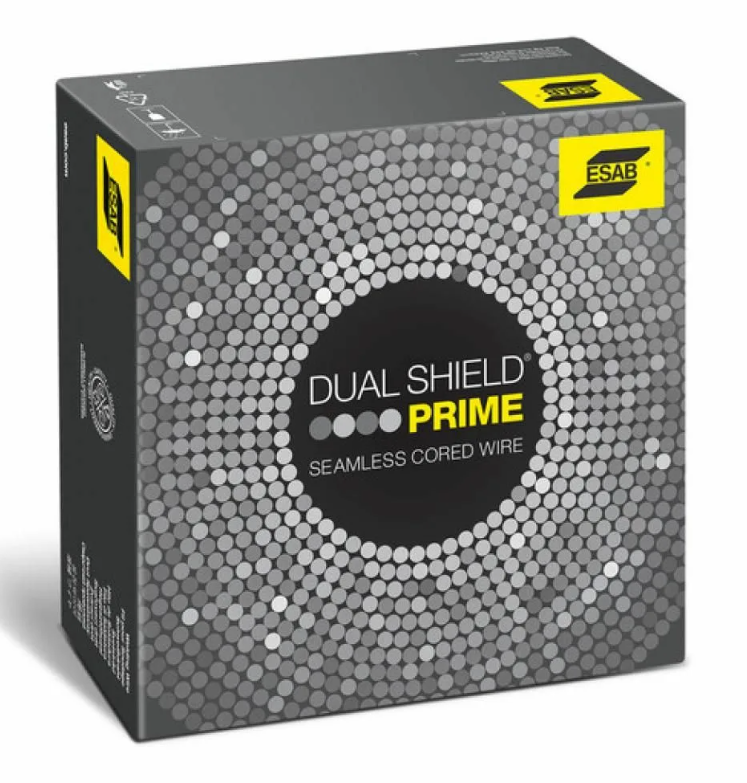

DUAL SHIELD PRIME 81NI1 H4

Бесшовная неомедненная, сварочная проволока с флюсовым сердечником, предназначенная для сварки толстых стальных компонентов. Уровень диффундирующего водорода стабильно ниже 4 мл/100 г наплавленного металла сварного шва, а шов лазерной сварки этой сварочной проволоки обеспечивает полное отсутствие проникновения влаги. У проволоки нет медного покрытия, это значит, что отсутствует отслоение медных чешуек, которые засоряют направляющий канал, горелку и токоподводящий наконечник. Проволока Dual Shield Prime 81Ni1 H4 предназначена для сварки стали высокой прочности (предел прочности при разрыве >500 МПа, >72 тыс. фунтов/кв. дюйм) и обеспечивает отличную ударную вязкость при низких температурах до -60° C. Проволока Dual Shield Prime 81Ni1 H4 предназначена для использования со смесью защитных газов CO2 (C1).

Типичные свойства образца с V-образным надрезом по Шарпи

После Сварки C1 Shielding Gas
После Сварки C1 Shielding Gas

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
C1 Shielding gas	605 MPa (88 ksi)	525 MPa (76 ksi)	После сварки	27 %

Данные наплавки

Ток	Коэфф. наплавки	Диаметр	В	Скорость подачи проволоки
170-310 A	2.5-6.2 kg/h (5.5-13. lb/h)	1.2 mm (0.045 in.)	23-35 V	6.0-16.5 m/min (236-650 in./min)
180-420 A	1.8-7.5 kg/h (4.0-16. lb/h)	1.6 mm (1/16 in.)	24-38 V	3.0-13.0 m/min (118-512 in./min)
180-400 A	2.6-7.1 kg/h (5.7-15. lb/h)	1.4 mm (0.052 in.)	23-38 V	4.0-13.5 m/min (157-531 in./min)

Классификации

Weld Metal

EN ISO 17632-A : T 50 6 1Ni P C1 1 H5
EN ISO 17632-B : T556T1-1CA-N2-U-H5
SFA/AWS A5.29 : E81T1-Ni1C H4

Одобрения

ABS 5YQ460SA H5
BV SA5Y46 H5
CE EN 13479
DNV-GL V Y46MS(H5)
LR 5Y46S H5
RS 5Y46S H5

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	C Mn Ni
Диффузионный водород	< 4 ml/100g
Защитный газ	C1 (EN ISO 14175)
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Mn	Ni	Si
C1 Shielding gas
0.04 %	-	0.92 %	0.25 %
C1 shielding gas
-	1.30 %	-	-
