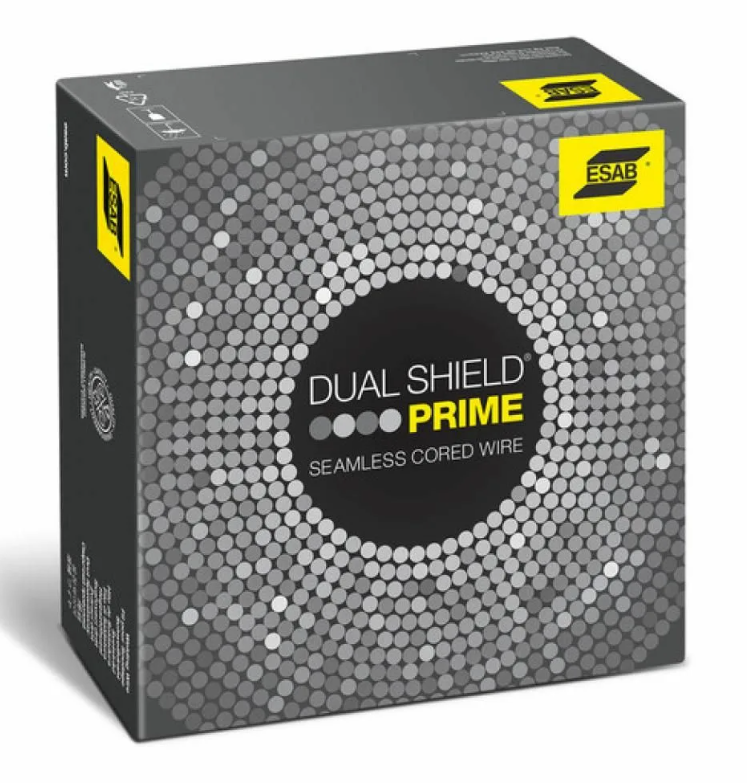

Главная » Каталог » ПРОДУКЦИЯ ESAB » Сварочные материалы » ПРОВОЛОКА ГАЗОЗАЩИТНАЯ ПОРОШКОВАЯ (FCAW) » ПРОВОЛОКА ДЛЯ НИЗКОУГЛЕРОДИСТЫХ СТАЛЕЙ » DUAL SHIELD PRIME 71 LT H4
Типичные свойства образца с V-образным надрезом по Шарпи
После Сварки C1 Shielding Gas According To Aws | ||||
После Сварки M21 Shielding Gas According To Aws | ||||
Механические свойства при растяжении
Состояние | После сварки | После сварки |
Защитный газ | M21 Shielding gas According to AWS | C1 Shielding gas According to AWS |
Предел прочности при растяжении | 540 MPa (78 ksi) | 525 MPa (76 ksi) |
Предел текучести | 480 MPa (70 ksi) | 450 MPa (65 ksi) |
Удлинение | 32 % | 32 % |
Данные наплавки
Ток | Коэфф. наплавки | Диаметр | В | Скорость подачи проволоки |
180-420 A | 1.8-7.5 kg/h (4.0-16. lb/h) | 1.6 mm (1/16 in.) | 24-38 V | 3.0-13.0 m/min (118-512 in./min) |
170-310 A | 2.5-6.2 kg/h (5.5-13. lb/h) | 1.2 mm (0.045 in.) | 25-35 V | 6.0-16.5 m/min (236-650 in./min) |
Классификации
Weld Metal | SFA/AWS A5.20 : E71T-12C-J/12M-J-H4 EN ISO 17632-B : T494T12 1C1A H5 EN ISO 17632-B : T494T12 1M21A H5 EN ISO 17632-A : T42 4 P C1 1 H5 EN ISO 17632-A : T42 4 P M21 1 H5 JIS Z 3313 : T49 4 T1-1 C/M A-H5 KS D 7104 : YFL-A503R/YFL-C503R SFA/AWS A5.20 : E71T-1C/1M/9C-J/9M-J-H4 |
Одобрения
Одобрения | ABS 4Y400SA H5 CE EN 13479 CWB E491T1-C1A4-CS2-H4 (E491T-12J-H4) CWB E491T1-M21A4-CS2-H4 (E491T-12MJ-H4) DNV IV Y40MS H5 (C1) DNV IV Y40MS H5 (M21) LR 4Y40S H5 |
Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB. |
Характеристики расходного материала
Тип сплава | C Mn |
Диффузионный водород | < 4 ml/100g |
Защитный газ | M21, C1 (EN ISO 14175) |
Сварочный ток | DC+ |
Хим. состав наплавленного металла
Хим. состав наплавленного металла | ||||||||||||||
C | Mn | Ni | Si | |||||||||||
0.04 % | 1.30 % | 0.45 % | 0.40 % |
