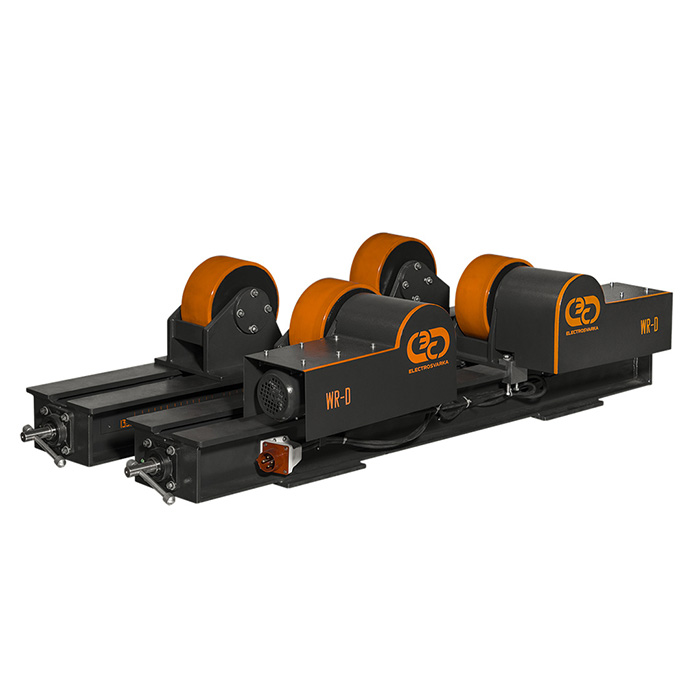

Опорный вращатель с плавной регулировкой ОВРП-10 грузоподъемностью до 10000 кг предназначен для установки и вращения цилиндрических изделий (нефтяные резервуары, цистерны, котлы) различных диаметров со сварочной скоростью при автоматической, полуавтоматической и ручной электродуговой сварке. Вращатель роликовый ОВРП-10 состоит из двух роликовых опор: приводной и неприводной.
Регулировка расстояния между центрами роликов, в соответствии с диаметром обрабатываемого изделия, осуществляется плавно вручную или механизировано.
Настройка расстояния между роликами осуществляется при отсутствии нагрузки. После установки роликов в нужном положении они фиксируется стопорными болтами.
При установке опор на рельсовые тележки возможно изменение расстояния между опорами.
Предусмотрено специальное зажимное крепление рельсовых тележек к рельсам.
Материал роликов определяется заказчиком (полностью резиновые, обрезиненные, полностью металлические, каучуковые, металлические с резиновым покрытием).
Плавная регулировка встроенным преобразователем обеспечивает широкий диапазон скоростей вращения с большим стартовым моментом.
Пульт управления прост и надежен. Специальные интерфейсы расположены в электрическом шкафу, которые осуществляют связь с управлением сварочной колонны.
Существует возможность включения нескольких приводных опор от одного пульта дистанционного управления.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
-
Грузоподъемность 10 т
-
Скорость вращения 100-1000 мм/мин
-
Потребляемая мощность 2*0,37 кВт
-
Диаметр изделий 100-3400 мм
-
Диаметр ролика /ширина/ ширина резинового ролика 300/170/120 мм
-
Напряжение питания 380 В
КОМПЛЕКТНОСТЬ:
-
Шкаж управления
-
Пульт дистанционного управления
-
Руководство по эксплуатации
Существуют другие модели роликовых вращателей (опор) ОВРП-3 грузоподъемностью до 3000 кг, ОВРП-5 грузоподъемностью до 5000 кг, ОВРП-20 грузоподъемностью до 20000 кг.
