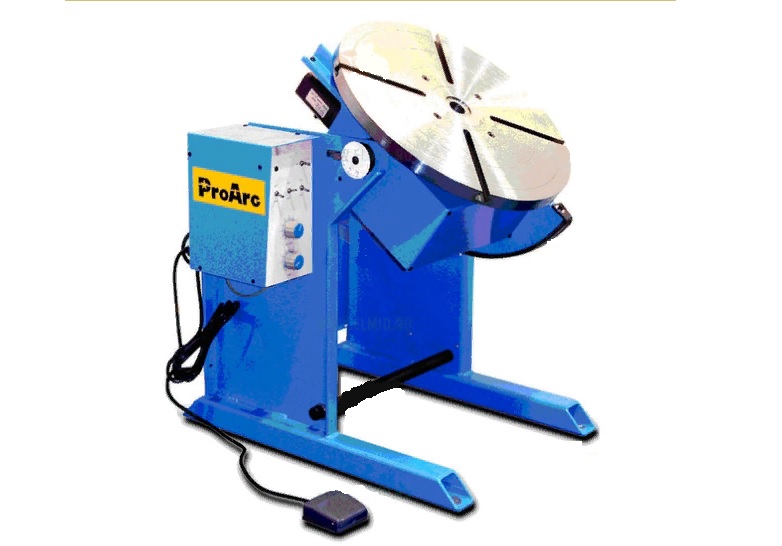

Универсальный сварочный вращатель РТ-450 отличается от модели РТ-450М тем, что для изменения угла наклона планшайбы в нем используется электродвигатель. Это значительно повышает удобство работы оператора. По всем остальным характеристикам эти модели сварочного позиционера являются аналогичными. Простая и эргономичная компоновка устройства позволяет значительно улучшить качество работы сварочного участка.
Лицевая панель:
- PL1-Индикатор питания
- VR1-Регулировка оборотов
- VR2-Таймер
- S1-Переключатель педали
управления частотой вращения
- S2-Переключатель Сварка/Тест
(Weld/Test)
- S3-Автоматический режим:
в соответствии с таймером
- Режим ручного управления:
Работа/Остановка (Run/Stop) при помощи педали
- S4-Переключатель
прямого/обратного хода (Forward/Reverse)
- S5-Переключатель
Сварка/Маршевая скорость (Weld/Rapid Speed)
- E-Stop
Кнопка аварийного выключения
|
Задняя панель:
- J1-Разъем для двигателя (2-штыревой)
- J2-Разъем для дистанционной педали
(3-штыревой)
- J3-Разъем для горелки (4-штыревой)
- J4-Разъем для педали
управления частотой вращения (5-штыревой)
- J5-Разъем для поворотного двигателя
(2-штыревой)
- J6-Разъем для конечного выключателя
(4-штыревой)
- F1-Плавкий предохранитель
- SW1-Включение/выключение питания
- SW3-Переключатель наклона
планшайбы вверх/вниз (Up/Down)
|
