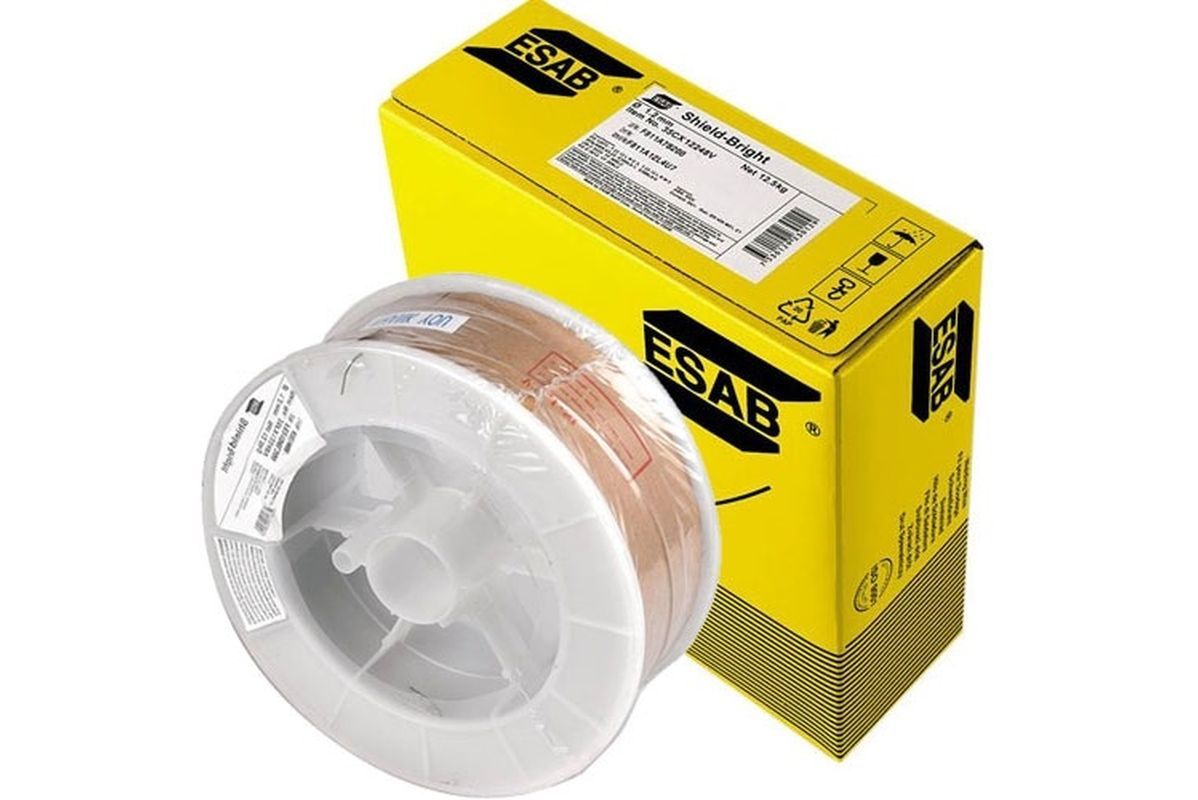

SHIELD-BRIGHT 309L

Тип – рутиловая Всепозиционная (кроме вертикали на спуск) рутиловая газозащитная порошковая проволока c пониженным содержанием углерода двойного назначения. Первое – сварка в чистой углекислоте и стандартной аргоновой смеси М21 литья и проката из хромо-никелевых окалиностойких сталей типа 20Х23Н13, 20Х23Н18 и им аналогичных, эксплуатирующихся при температурах до 1000°С. Однако, следует помнить, что металл, наплавленный данной проволокой склонен к охрупчиванию при температурах эксплуатации более 650°С. Наплавленный металл обладает высокой стойкостью к общей коррозии, Быстро твердеющий шлак великолепно удерживает сварочную ванну в любом пространственном положении, при этом скорость наплавки значительно выше, чем у штучных электродов или сплошной проволоки. Шлак отделяется сам, либо при помощи незначительных манипуляций, оставляя после себя чистый плоский шов с хорошим проваром и плавным переходом к кромкам основного материала. В отличие от сплошных проволок, она не требует применения дорогостоящих сварочных выпрямителей, поддерживающих режим MIG-puls и не образует кремниевых бляшек. Сварку необходимо выполнять углом назад, оттесняя шлак в хвостовую часть ванны. Не рекомендуется применять данную проволоку для сварки небольших толщин. Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемый диаметр: 1,2 мм Преимущества Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемый диаметр: 1,2 мм

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки C1 (100%Co2) Или М21 (80%Ar + 20%Co2)
58 J	-101 degC
68 J	-20 degC
76 J	20 degC

Механические свойства при растяжении

Состояние	После сварки	После сварки
Защитный газ	M21 Shielding Gas	C1 Shielding gas
Предел прочности при растяжении	559 MPa (81 ksi)	543 MPa (79 ksi)
Предел текучести	377 MPa (55 ksi)	368 MPa (53 ksi)
Удлинение	39 %	44 %

Данные наплавки

Ток	130-220 A
Коэфф. наплавки	4-10 lb/h
Коэфф. наплавки	1.9-4.6 kg/h
Диаметр	0.045 in.
Диаметр	1.2 mm
В	24-29 V
Скорость подачи проволоки	228-567 in./min
Скорость подачи проволоки	5.8-14.4 m/min

Классификации

EN ISO 17633-A : T 23 12 L P C1 2
EN ISO 17633-A : T 23 12 L P M21 2
AWS A5.22 : E309LT1-1
AWS A5.22 : E309LT1-4

Одобрения

ABS E309 T1-1 (защитный газ C1)
BV 309L производства Южная Корея
DNV 309L производства Южная Корея
GL 4332S (защитный газ M21) производства США

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	C Cr Ni
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Ni	P	S	Si
C1 Shielding Gas
0.029 %	-	-	-	0.024 %	0.007 %	-
C1 Shielding gas
-	23.1 %	-	12.4 %	-	-	-
C1 shielding gas
-	-	1.10 %	-	-	-	0.80 %
M21 Shielding Gas
0.030 %	23.5 %	1.30 %	12.5 %	0.024 %	0.007 %	0.90 %
