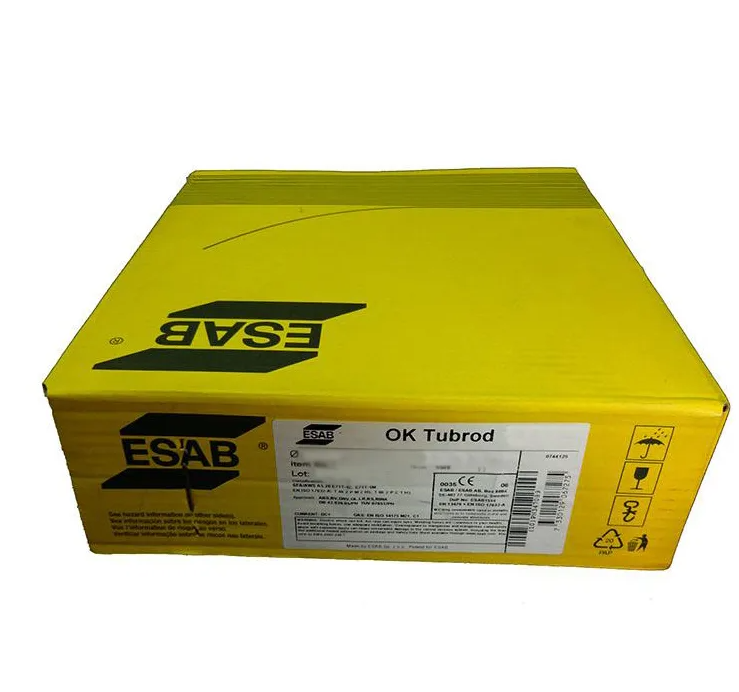

OK TUBROD 15.19

Тип – рутиловая Универсальная всепозиционная (кроме вертикали на спуск) 1% Ni легированная рутиловая порошковая проволока, предназначенная для сварки в аргоновой смеси М21 ответственных конструкции, к сварным швам которых предъявляются требования по ударной вязкости при температурах до -50°С. Наплавленный металл содержит менее 5 мл диффузионнно свободного водорода на 100 г наплавленного металла. Проволока также рекомендуется для сварки заполняющих и облицовочных проходов магистральных трубопроводов класса прочности до К60 (API 5L Х70). Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемый диаметр: 1,2 мм Преимущества Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Выпускаемый диаметр: 1,2 мм

Типичные свойства образца с V-образным надрезом по Шарпи

После сварки
Работа удара	113 J
Защитный газ	M21 (80%Ar + 20%CO2)
Температура испытания	-50 °C

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
M21 shielding gas	663 MPa (96 ksi)	604 MPa (88 ksi)	После сварки	26 %

Данные наплавки

Ток	100-300 A
Коэфф. наплавки	2.9-12. lb/h
Коэфф. наплавки	1.3-5.8 kg/h
Диаметр	0.045 in.
Диаметр	1.2 mm
В	21-32 V
Скорость подачи проволоки	126-571 in./min
Скорость подачи проволоки	3.2-14.5 m/min

Классификации

EN ISO 17632-A : T 50 5 Z P M 2 H5
AWS A5.36 : E81T1-M21A6-Ni1

Одобрения

Газпром
Транснефть

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloy steel (1% Ni)
Диффузионный водород	< 5 ml/100g
Защитный газ	M21 (EN ISO 14175)
Сварочный ток	DC+

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Cu	Mn	Mo	Nb	Ni	P	S	Si	V
M21 shielding gas
0.05 %	0.02 %	0.01 %	1.45 %	0.01 %	0.02 %	1.00 %	0.008 %	0.011 %	0.41 %	0.02 %
