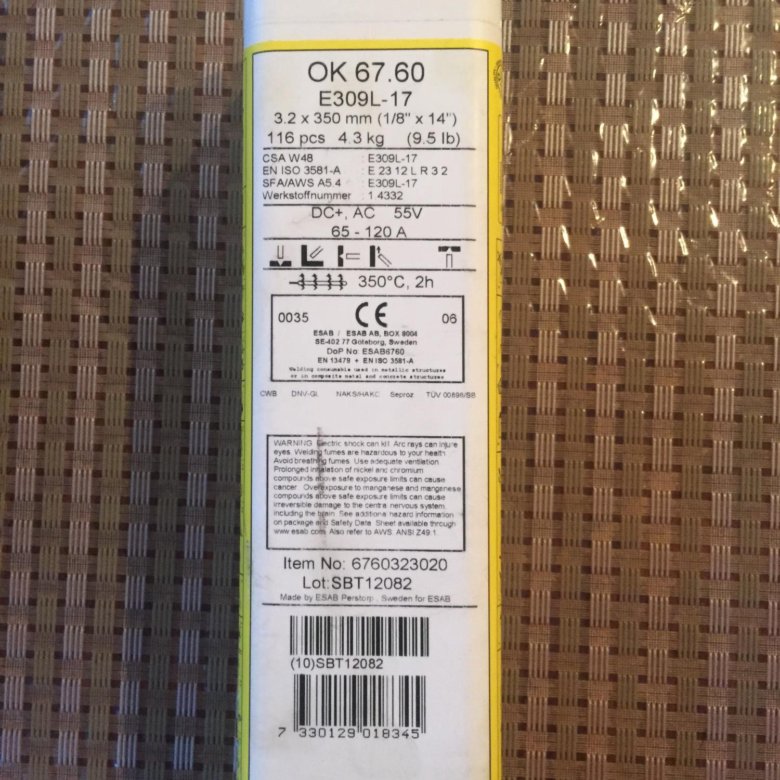

OK 67.60

Тип покрытия - кисло-рутиловое. Электрод предназначен для сварки низкоуглеродистых и низколегированных конструкционных сталей перлитного класса с высоколегированными сталями аустенитного класса, а также для наплавки переходных слоев при сварке изделий из двухслойных сталей плакированных высоколегированным слоем типа 03Х18Н9, 12Х18Н10Т, AISI 304L, 321 и им аналогичных. Содержание ферритной фазы в наплавленном металле в исходном после сварки состоянии составляет 5,5…13% (FN 10-22). Ток: ~ / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 55 В Режимы прокалки: 330-370°С, 2 часа Преимущества Ток: / = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 55 В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
50 J	-10 degC
63 J	20 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	580 MPa (84 ksi)	470 MPa (68 ksi)	После сварки	32 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
45-90 A	38 sec	1.1 kg/h (2,4 lb/h)	2.5 x 300.0 mm (0.098 x 11,8 in.)	60 %	85	28 V
65-120 A	51 sec	1.6 kg/h (3,5 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	60 %	45	29 V
85-180 A	51 sec	2.5 kg/h (5,5 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	60 %	29	31 V
45-65 A	38 sec	0.7 kg/h (1,5 lb/h)	2.0 x 300.0 mm (5/64 x 11,8 in.)	60 %	136	27 V
110-250 A	58 sec	3.3 kg/h (7,3 lb/h)	5.0 x 350.0 mm (0.197 x 13,8 in.)	60 %	19	32 V

Классификации

AWS A5.4 : E309L-17
ISO 3581-A : E 22 12 L R 3 2

Одобрения

Класс	4332
Общество	GL

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Austenitic CrNi
Тип покрытия	Acid Rutile
Содержание ферритной фазы	FN 10-22
Сварочный ток	DC+, AC

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	N	Ni	Si	Si+Fe
0.03 %	23.7 %	0.9 %	0.09 %	12.4 %	0.8 %	15 %
