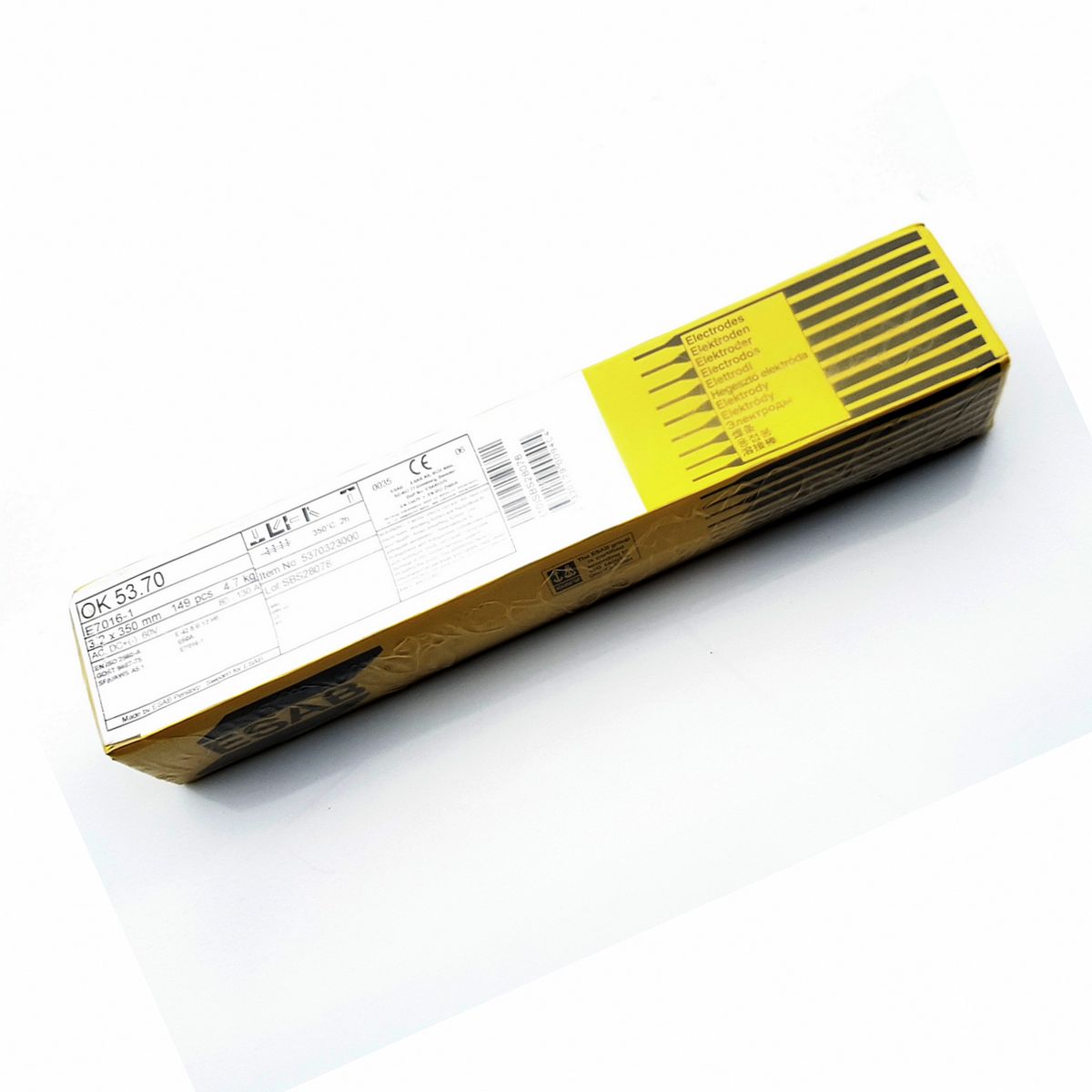

OK 53.70

Тип покрытия - основное. Электрод с низким содержанием водорода для односторонней сварки трубопроводов и конструкций общего назначения. Отличается большой глубиной проплавления, формирует плоский шов с легко удаляемой шлаковой коркой. Хорошо сбалансированная шлаковая система обеспечивает стабильное горение дуги и позволяет легко производить сварку во всех пространственных положениях. Рекомендуется для сварки заполняющих и облицовочных проходов стыков труб классом прочности до API 5LX56 и корневых проходов классом прочности до API 5LX70. Ток: ~ / = (+ / ? ) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 60В Режимы прокалки: 330-370°С, 2 часа Преимущества Ток: / = (+ / ? ) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 60В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
150 J	-20 degC
120 J	-40 degC
100 J	-50 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	540 MPa (78 ksi)	450 MPa (65 ksi)	После сварки	32 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
60-85 A	57 sec	0.7 kg/h (1,5 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	63 %	87.7	26 V
80-130 A	61 sec	1.1 kg/h (2,4 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	59 %	54.5	24 V
115-190 A	86 sec	1.7 kg/h (3,7 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	63 %	24.6	24 V
150-250 A	104 sec	2.26 kg/h (5,0 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	66 %	15	24 V

Классификации

EN ISO 2560-A : E 42 5 B 1 2 H5
AWS A5.1 : E7016-1
ГОСТ 9467 : Э50А
ГОСТ Р ИСО 2560-A : E 42 5 B 1 2 H5

Одобрения

ABS 3YH5
DNV 3 YH5
LR 3YH5
Газпром
Транснефть

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Carbon Manganese
Тип покрытия	Basic covering
Диффузионный водород	< 5.0 ml/100g
Сварочный ток	AC, DC+(-)

Хим. состав наплавленного металла

0.06 %

1.1 %

0.4 %
