Дополнительные технические характеристики
- Режимы работы: TIG (DC и AC), MMA
- Кнопочное управление: ток 1, ток 2, спад дуги, конечный ток, подача газа после сварки
- Режимы: 1 - 28
- Напряжение холостого хода: < 24 В (опция)
- Установка: постоян., поворотный выкл.
- Регулировка питания дуги: на аппарате, на горелке, ручной пульт управления, ножная педаль
- Режимы: 2х-тактный, 4х-тактный, 4х-тактный с 2 токами
- Поджиг дуги: HF / подъем дуги
- Дисплей: для всех параметров
- Ток 2: активация на горелке
- Медленная пульсация: 0.1 - 2.5 сек.
- Быстрая пульсация: 50 Гц - 12 кГц
- Форма импульса: "крутой"/"пологий"
- Время спада дуги: 0 - 25 сек.
- Время подъема дуги: 0 - 2 сек.
- Подача газа до сварки: 0 - 2 сек.
- Подача газа после сварки: 0 - 25 сек.
- Импульс поджига дуги: 0 - 200 мсек.
- Баланс: ± 91%
- AC частота: 50 - 200 Гц
- AC форма импульса: квадратная, пологая, синусоид. (50 Гц), крутая
- Время горячего старта: 0.1 - 2 сек.
- Ток горячего старта: 5 - 220 A
- Форсирование дуги: макс. 220 A
- LED зеленый: подкл. к сети
- LED зеленый: сварка ON
- LED желтый: термозащита
- LED красный: ошибка
- Гнездо: дистанционное управление
- Источник питания: инвертор
- Поджиг дуги: HF поджиг дуги, генератор
- Подключение горелки: Merkle TCG-разъем и 5-пол. гнездо
- Охлаждение горелки: газ, опция: водяное
- Гнездо 50 мм²: заземляющий кабель
- Гнездо 50 мм²: кабель к электроду
- Сетевой кабель: 3 x 2.5 мм², 5 м длина c заземл. зажимом
- Газовый шланг: 2 м
- Соединение для станции охлаждения: опция
- Ручка: на верху аппарата
- Стандарт: EN 60974-1 "S" / CE
Описание серии TIG

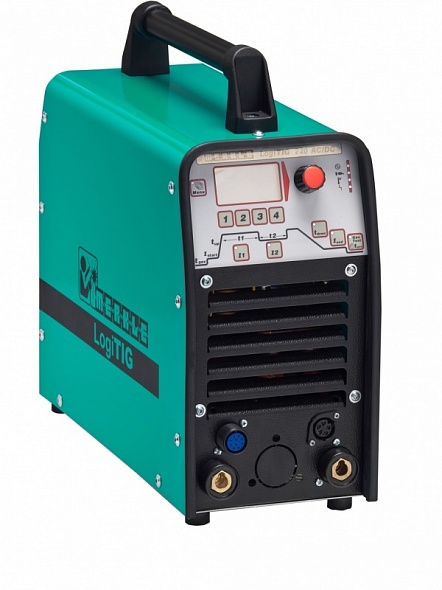

Серия LogiTIG 220 /240 /300 AC/DC – совершенные аппараты для TIG сварки алюминия, алюминиевых сплавов, стали, легированной стали и т.д. Благодаря своей компактной портативной конструкции аппарат может использоваться в мастерской или на стройплощадке.
- Бесступенчатое регулирование сварочного тока
- Современная инверторная технология
- Напряжение питающей сети 230 В (LogiTIG 220/240 AC/DC)
- Высокочастотный и lift-arc поджиг дуги
- Выбор трёх различных кривых переменного тока: прямоугольная, синусоидальная и с уменьшенным шумом
- Рабочие программы – сохранение и загрузка выполняемых работ и режимов сварки
- Два сварочных тока, которые могут быть активизированы со сварочной горелки
- Цифровой дисплей для сварочного тока, времени и частоты с предпоказом и функцией hold
- Высокочастотная TIG-DC-пульсация (до 5 кГц)
- Управление балансом переменного тока для модификации кривой дуги и проплавления
- Регулируемая частота переменного тока 50 - 200 Гц
- Регулируемые параметры: стартовый и конечный ток, подъём/ опускание, предварительная/ последующая продувка газом
- Импульсный режим TIG как стандарт
- Вентилятор охлаждения активируется от термодатчика
- Может использоваться для работы при повышенной электрической опасности, S-обозначение
- MMA сварка (покрытым электродом)
- Горелка с потенциометром, как опция
- Опция: Блок водяного охлаждения
Система BiPower
Merkle BiPower – новая система для увеличения мощности сварки. Благодаря выдающейся технологии новую модель Merkle LogiTIG 240 DC можно подключать
как к стандартной однофазной сети через разъём 16 А, так и к трехфазной сети.
Особенности:
- Система BiPower. Аппарат можно подключать к однофазной или трехфазной сети
- TIG DC сварка и ММА сварка (электродом)
- Инверторный источник энергии с бесступенчатым регулированием
- Небольшой вес (18 кг)
- Высокочастотный и lift arc поджиг дуги
- Разъём для дистанционного управления
- Регулируемое время предварительной и последующей продувки газом
- Функциональные режимы сварки:: 2-тактный и 4-тактный с двумя токами
- Цифровой дисплей для всех параметров
- TIG пульсация как стандарт
- Регулируемые параметры: стартовый/ конечный ток, время подъёма/ опускания
Отличная управляемость и функциональность
ММА сварка (покрытым электродом)
- Сильная дуга
Повышенный сварочный ток во избежание прилипания электрода - Функция «горячий старт»
Увеличенный стартовый ток для уверенного поджига дуги . Стартовый ток и время регулируются - Функция «антизалипание» электрода
В случае прилипания электрода ток немедленно выключается. Повторный поджиг возможен с небольшой задержкой
Дисплей
- Цифровая индикация как стандарт
- Выбор различных языков
- Экспертный режим или стандартный программируемый режим
- Блокировка с использованием PIN кода
- Легкое управление с центрального поворотного переключателя
Разъём TCG
Главные преимущества разъёма Merkle TCG (TIG центральный газ):
- малый размер;
- небольшой вес;
- замена горелки без использования каких-либо инструментов;
- отрицательный разъём для соединения TIG горелки и электродного кабеля;
- два резиновых кольца обеспечивают уплотнение для газа.
Тележка и блок охлаждения
Тележка TW 110
Тележка TW 110 разработана для легкой транспортировки сварочного аппарата в мастерской или на стройплощадке:
- Особо большие колеса
- Держатель для газового баллона емкостью 10, 20 или 50 л
- Два держателя для горелки и кабелей
- Используется для сварочного аппарата и блока охлаждения
Блок водяного охлаждения WK 230 / WK 300
Блоки водяного охлаждения могут быть установлены как опция к сварочным аппаратам LogiTIG, TIG 300 DC (WK 230) и LogiTIG 300 AC/DC (WK 300). Сварочный аппарат и блок водяного охлаждения формируют один компактный модуль, удобный для транспортировки.
Возможны различные варианты использования:
- сварка горелкой с водяным охлаждением в цеху или горелкой с воздушным охлаждением на стройплощадке
- легкий монтаж и демонтаж за несколько секунд посредством встроенного (опция) электрического разъёма, установленного на задней панели сварочного аппарата
Защита от пыли
Для рабочих мест и цехов с высоким пылевым загрязнением, например, шлифовальной пылью, рекомендуется использовать пылевой фильтр, который устанавливается легко и без осложнений.
