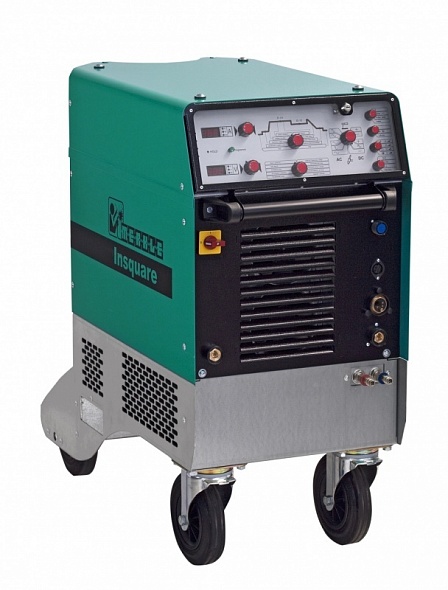

Инвертор TIG MERKLE INSQUARE W 321 AC/DC С АКСЕССУАРАМИ

Дополнительные технические характеристики

• Сетевой выключатель: 3х-фазный
• Регулятор 1: ток 1, время 1, время подъема и спада дуги, стартовый ток, конечный ток, импульс поджига дуги, время точечной сварки, время подачи газа до и после сварки
• Регулятор 2: ток 2, время 2 (для пульсации), AC баланс, AC частота, время горячего старта a. ток, форсирование дуги, диаметр штучного электрода, напряжение
• Регулировка: 2 поворотных выключателя для регуляторов 1 и 2
• Цифровой дисплей. 2 дисплея с предварит. индикацией и функцией HOLD для тока, напряжения, времени, частоты
• Функции таймера: ВЫКЛ., быстр./ медл. пульсация, время точечной сварки
• Поджиг дуги: ВЫКЛ., выс. частота, подъем дуги
• Регулировка питания дуги: на аппарате, на горелке, ручной пульт управления, ножная педаль
• Режимы работы: 2х-/4х-тактный/4х-тактный с 2 токами, проверка газа, тест, программирование
• Запоминание программ: 20 программ
• AC частота: 50-200 Гц
• AC баланс: 9-91 %
• Подача газа до сварки: 0-3 сек.
• Подача газа после сварки: 0-25 сек.
• Время подъема дуги: 0-2 сек.
• Время спада дуги: 0-20 сек.
• Импульс поджига дуги: 0-100 мсек.
• Время точечной сварки: 0.1-2.5 сек.
• Медленная пульсация: 10 мсек.-2.5 сек.
• Быстрая пульсация: 50 Гц-5 кГц
• Время горячего старта: 0-1.5 сек.
• Ток горячего старта: 10-200 %
• Форсирование дуги: 100-250 %
• Кнопочное управление: тест предохранителя
• Кнопочное управление: выбор программы
• LED-дисплей: подкл. к сети, термозащита ошибка, предохранитель, функция HOLD, стартовый ток, подъем/спад дуги, ток 1 + 2, конечный ток
• Источник питания: IGBT инвертор
• Стандарт: EN 60974-1 "S" / CE
• Подключение горелки: Евроразъем с 5-пол. штепселем
• Охлаждение горелки: встроенная система охлаждения
• Гнездо 50 мм²: заземляющий кабель
• Гнездо 50 мм²: кабель к электроду
• Сетевой кабель: 4 x 4 мм², 5 м длина
• Газовый шланг: 2 м длина
• Держатель газового баллона: 10 - 20 - 50 л баллоны
• Подъемные петли: 4 шт. (опция)

Техника с оптимальными характеристиками удовлетворяет самым высоким требованиям в области TIG сварки:

• IGBT инверторный источник питания
• Трёхфазный инвертор с низким основным током
• Устойчивая дуга на переменном токе во всем диапазоне благодаря прямоугольной или шумоподавляющей форме волны
• Плавное регулирование сварочной частоты на переменном токе
• MMA сварка (покрытым электродом)
• Совершенно выглаженный постоянный ток для оптимальной TIG сварки и сварки электродом
• Отличный поджиг дуги во всех диапазонах благодаря отдельному току поджига
• Минимальное излучение, вызываемое высокочастотным поджигом дуги
• Эффективная чистота на переменном токе
• Регулировки формы дуги: узкая – для углового сварного шва; широкая – для стыкового сварного шва
• Специальные фильтры, установленные во избежание излучения

Автоматизация и роботизированная сварка
Сварочные аппараты специально разработаны для промышленных целей и подходят для ручной, автоматической или роботизированной сварки. Контроллер или устройство управления роботом принимают передачу следующих параметров:

• сварочный ток
• частота (в переменном токе)
• баланс (в переменном токе)

Серия TIG Insquare: Совершенный сварочный аппарат с высокочастотным поджигом дуги

Множество управляемых функций

• TIG сварка:

  • TIG DC минус, TIG DC плюс*
  • TIG DC минус со стартовым импульсом*
  • TIG AC “бесшумно”*
  • TIG AC “прямоугольный импульс”*
  • TIG AC “синусоидальный”*
• MMA сварка (покрытым электродом):

  • Электрод минус, электрод плюс*
  • Электрод "синус" *
  • Электрод "прямоугольный импульс"*
• 20 программируемых операций
• Два отдельно регулируемых сварочных тока; коррекция в 4-тактовом режиме с двумя сварочными токами или на сварочной горелке с двойной кнопкой
• Регулируемые параметры:

  • время предварительной и последующей продувки газом, стартовый и конечный ток
  • время подъёма и опускания тока
• Предварительный выбор параметров двумя переключателями
• Два больших LED дисплея с предуказанием и функцией Hold для тока, напряжения, времени и частоты
• Импульсное устройство и точечная сварка
• Высокочастотная пульсация до 5кГц
• Текущее дистанционное управление с потенциометромнагорелке (опция)
• Высокочастотный или liftarc поджиг дуги
• 2-тактный, 4-тактный, 4-тактный с двумя токами
• Установка частоты переменного тока: 50-200 Гц*
• Бесступенчатое регулирование баланса переменного тока:плюс/минус от 9 % до 91%*
• Дистанционное управление - вручную, с горелки или с ножной педали
• Функция тестирования для S-предохранительного устройства

* только для моделей AC/DC

Функции в ММА сварке (покрытым электродом):

1. Выдающиеся сварочные характеристики для таких конструкций, как трубы и трубо-проводы:
   пригоден для электродов с целлюлозным покрытием. Уверенный поджиг дуги благодаря высокому напряжению холостого хода


2. Динамическая регулировка силы дуги:
   увеличение сварочного тока во избежание прилипания электрода


3. Электродный горячий старт:
   увеличенный сварочный ток обеспечивает уверенный поджиг дуги. Время и ток горячего старта плавно регулируются


4. Функция антизалипания электрода:
   в случае прилипания электрода ток немедленно выключается. Повторный поджиг дуги после отделения возможен с короткой задержкой

Классическая конструкция:

• Легко открывается для обслуживания
• Хорошая доступность всех электронных блоков
• Эффективное охлаждение благодаря воздушному каналу
• Пылезащита электронных компонентов
• Эффективная система водяного охлаждения, компактно установленная в корпусе
