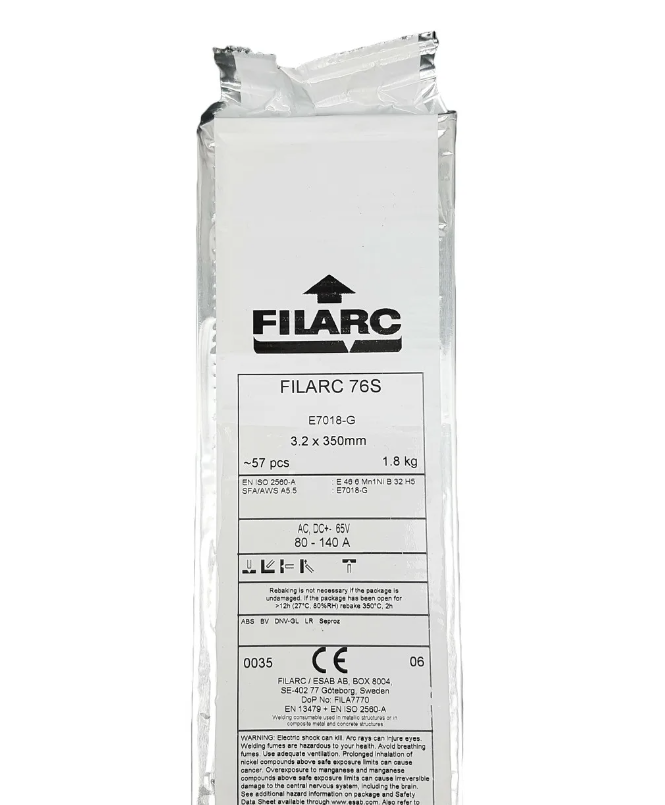

FILARC 76S

Тип покрытия – основное. Электрод, обеспечивающий высочайшие пластические характеристики наплавленного металла, предназначенный для сварки, оффшорных и других особо ответственных конструкций, с расчетной температурой эксплуатации до -60°С из толстостенных низколегированных сталей, как с последующей термообработкой сварного соединения, так и без нее. В наплавленном металле гарантируется предельно низкое содержание дифузионно свободного водорода. Небольшое количество шлака позволяет легко выполнять сварку корневых проходов с формированием качественного обратного валика. Корневой проход предпочтительнее выполнять на постоянном токе прямой полярности. Сварку рекомендуется выполнять на предельно короткой дуге, при этом допускаются медленные поперечные колебания. Электроды прошли испытания на трещеностойкость (вязкость разрушения) при статическом нагружении (CTOD-тест). Ток: ~ / = (+ / ? ) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 65В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

Работа удара	Температура испытания
После Сварки
188 J	-20 degC
75 J	-60 degC

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	630 MPa (91 ksi)	550 MPa (80 ksi)	После сварки	28 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
55-85 A	59 sec	0.7 kg/h (1,5 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	65 %	87	24 V
100-125 A	63 sec	1.05 kg/h (2,3 lb/h)	3.0 x 350.0 mm (0.118 x 13,8 in.)	63 %	55	21 V
80-140 A	60 sec	1.12 kg/h (2,5 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	57 %	54	23.8 V
125-175 A	63 sec	1.4 kg/h (3,1 lb/h)	3.5 x 350.0 mm	61 %	41	21.6 V
120-180 A	78 sec	1.51 kg/h (3,3 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	63 %	31	22 V
120-170 A	109 sec	1.4 kg/h (3,1 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	60.8 %	24	22.2 V
180-270 A	106 sec	2.22 kg/h (4,9 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	62 %	15	24.3 V

Классификации

ГОСТ 9467 : Э50А (условно)
AWS A5.5 : E7018-G
EN ISO 2560-A : E 46 6 Mn1Ni B 3 2 H5

Одобрения

ABS 3YH5 (-60°C)
BV 3YH5
DNV III YH5
GL 6YH5
LR 5Y42H5

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Low alloyed (0.9 % Ni)
Тип покрытия	Basic covering
Диффузионный водород	< 5.0 ml/100g
Сварочный ток	AC, DC+-

Хим. состав наплавленного металла

Хим. состав наплавленного металла
C	Cr	Mn	Mo	Ni	Si
0.05 %	0.04 %	1.58 %	0.01 %	0.87 %	0.36 %
