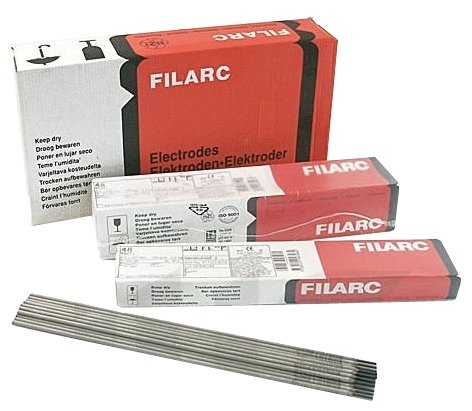

FILARC 56S

Тип покрытия – основное. Уникальный в своем классе электрод с тонкой обмазкой обладающей повышенной влагостойкостью, сочетающий в себе великолепные сварочно-технологические свойства с высочайшими пластическими характеристиками наплавленного металла. Предназначен для сварки особо ответственных, в том числе оффшорных конструкций из нелегированных и низколегированных сталей с пределом прочности до 520 МПа. В наплавленном металле гарантируется предельно низкое содержание дифузионно свободного водорода. Небольшое количество шлака позволяет легко выполнять сварку корневых проходов с формированием качественного обратного валика. Электроды прошли испытания на трещеностойкость (вязкость разрушения) при статическом нагружении (CTOD-тест). Ток: ~ / = (+ / ? ) Пространственные положения при сварке: 1, 2, 3, 4, 6 Напряжение холостого хода: 65В Режимы прокалки: 330-370°С, 2 часа

Типичные свойства образца с V-образным надрезом по Шарпи

После сварки
Работа удара	≥59 J
Температура испытания	-50 °C

Механические свойства при растяжении

Защитный газ	Предел прочности при растяжении	Предел текучести	Состояние	Удлинение
ISO	550 MPa (80 ksi)	470 MPa (68 ksi)	После сварки	30 %

Данные наплавки

Ток	Время горения электрода при 90% от макс. Тока	Производительность наплавки при токе 90% от максимального	Диаметр	КПД, %	Кол-во электродов/кг наплавл. Металла	В
80-140 A	53 sec	1.3 kg/h (2,9 lb/h)	3.2 x 350.0 mm (1/8 x 13,8 in.)	61 %	52.0	22 V
110-180 A	62 sec	1.7 kg/h (3,7 lb/h)	4.0 x 350.0 mm (5/32 x 13,8 in.)	64 %	34.0	22 V
55-85 A	50 sec	0.8 kg/h (1,8 lb/h)	2.5 x 350.0 mm (0.098 x 13,8 in.)	58 %	90.0	22 V
80-130 A	73 sec	1.2 kg/h (2,6 lb/h)	3.2 x 450.0 mm (1/8 x 17,7 in.)	61 %	41.0	22 V
110-170 A	83 sec	1.7 kg/h (3,7 lb/h)	4.0 x 450.0 mm (5/32 x 17,7 in.)	65 %	26.0	22 V
180-230 A	90 sec	2.4 kg/h (5,3 lb/h)	5.0 x 450.0 mm (0.197 x 17,7 in.)	66 %	17.0	22 V

Классификации

EN ISO 2560-A : E 42 5 B 1 2 H5
AWS A5.1 : E7016-1
ГОСТ 9467 : Э50А (условно)

Одобрения

ABS 3YH5
BV 3YH5
DNV 4 YH5
GL 4YH5
LR 4Y40H5
RS 4Y42H5

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	Carbon manganese
Тип покрытия	Basic covering
Диффузионный водород	< 4.0 ml/100g
Сварочный ток	AC, DC+(-)

Хим. состав наплавленного металла

0.06 %

1.3 %

0.4 %
