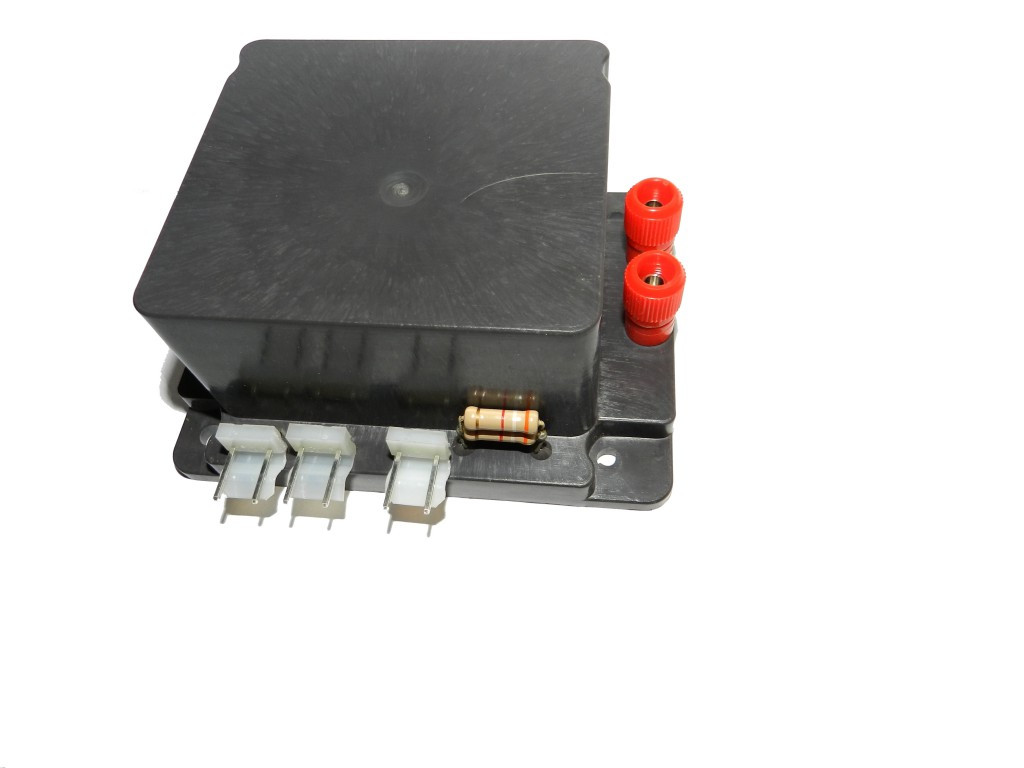

Осциллятор RE-177 к УДГУ-351, -501

Осциллятор RE-177 предназначен для поджига и стабилизации дуги в сварочных аппаратах, работающих в режиме ТИГ АС; ДС и является усовершенствованной модификацией осциллятора осциллятор RE-165D с целом рядом преимуществом, что в конечном результате обеспечивает высокое качество сварки.

 Преимущества осциллятора RE-177

1. Осциллятор RE-165Dв выходном высоковольтном импульсе создает колебательный процесс на уровне 300 к Hz, а RE-177 – около 1.0 м Hz, что при сварке делает сварочную ванну намного чище и устойчивее.

1. Осциллятор RE-165Dсинхронизируется только сигналом АС и стабилизирует дугу с фиксированной задержкой 2 mЅ от нулевого уровня каждой полуволны синхросигнала, а RE-177 имеет плавную регулировку задержки от 0,8 mЅ до 2,5 mЅ, что дает возможность выбирать оптимальный режим сварки.

1. Синхронизация осциллятора RE-165Dосуществляется только сигналом АС И эфф=70V или 80 V, что при сварке постоянным током создает неудобства, требуя дополнительного источника синхросигнала (трансформатора), в то время как у RE-177 этот недостаток исключен. На вход RE-177 можно подавать как сигнал АС от 50÷100 V (Veff), так и сигнал ДС от 50÷110 V, что приемлемо для любого вида сварки.

1. У осциллятора RE-177 исключен мощный резистор 12 кл 15 W, который присутствует у OTAVVA-101, что позволило уменьшить количество выделяемого тепла на корпус.

1. Осциллятор RE-165D является осциллятором параллельного питания дуги и имеет закрытый НV выход, а у RE-177 есть источник питания дуги последовательного типа и имеет открытый низнакоемный выход, на что надо обращать при монтаже, дабы не вывести изделия из строя.
