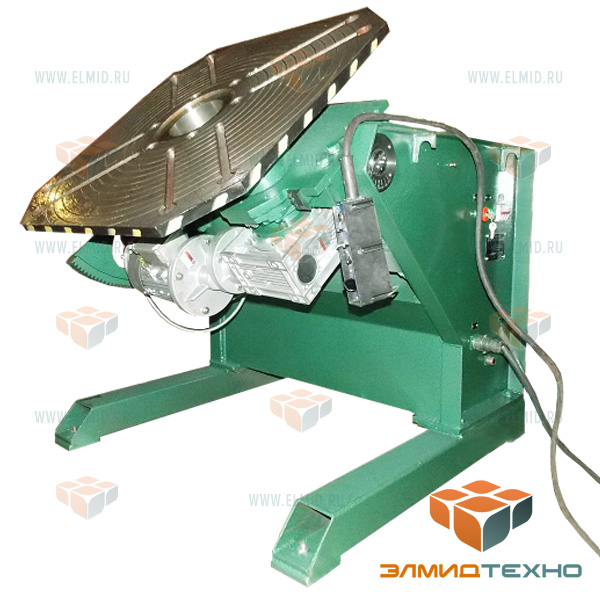

Управление сварочным позиционером М11060А
Система управления расположена в нише сварочного позиционера. Управление вращателем осуществляться с пульта дистанционного управления. На пульте управления размещены кнопки управления «СТАРТ/СТОП», регулятор скорости вращения планшайбы, регулятор перекрытия сварочного шва, включение реверса вращения, переключение с ручного управления вращателем для сварки на автоматический цикл. Управление функцией «СТАРТ/СТОП» вращателя можно осуществлять дистанционно от ножной педали.
Характеристики
|
Бренд производителя
|
ИЗМСО |
|
Страна
|
Украина |
|
Угол наклона планшайбы, град
|
135 |
|
Угол поворота планшайбы, град
|
±360° |
|
Высота от уровня пола до оси вращения планшайбы, мм
|
1000 |
|
Высота, мм
|
1170 |
|
Напряжение питания, В
|
3 х 380 |
|
Габариты, Д х Ш х В, мм
|
1800×1600×1170 |
|
Тип двигателя
|
Асинхронный |
|
Грузоподъемность, кг
|
2500 |
|
Номинальный сварочный ток при ПВ=100%, А
|
1250 |
|
Скорость вращения планшайбы, об/мин
|
0,05 - 2,5 |
|
Число возможных движений рабочего органа со свароч
|
1 |
|
Число степеней свободы рабочего органа
|
2 |
|
Грузоподъёмность при вертикальном расположении планшайбы
|
2000 |
|
Масса, кг, не более
|
1500 |
|
Грузоподъёмность при горизонтальном положении планшайбы
|
2500 |
|
Питающая сеть, напряжение, В
|
380 |
|
Мощность электродвигателя привода вращения, кВт
|
2,2 |
|
Питающая сеть, род
|
Переменный, 3-х фазный |
|
Питающая сеть, частота, Гц
|
50 |
|
Диаметр планшайбы, мм
|
1400 |
|
Крутящий момент на оси вращения планшайбы, Нм, Max
|
4000 |
|
Крутящий момент относительно оси наклона планшайбы, Нм
|
6300 |
