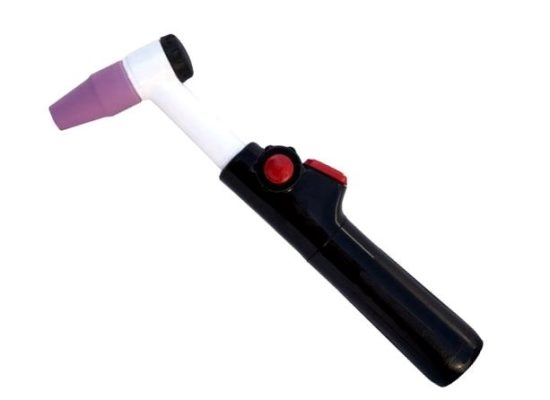

Горелка АГНИ-03/07Му предназначена для аргонодуговой сварки не плавящимся электродом малоуглеродистых и нержавеющих сталей, сплавов меди, никеля, титана на постоянном токе прямой полярности, а так же алюминия и его сплавов на переменном токе.
Горелка АГНИ-03/07Му не имеет водяного охлаждения, поэтому ее применение особенно удобно, когда возникают трудности с использованием охлаждающей воды – на монтаже, на большой высоте, при отрицательных температурах, в условиях небольших производств и мастерских.
Конструкция горелки АГНИ-03/07Му обеспечивает поворот головки в удобное для работы положение относительно продольной оси рукоятки на ±1800 и на 1100 относительно поперечной оси. Горелка имеет кнопку дистанционного управления сварочным током и краник для регулирования расхода защитного газа. Подвод защитного газа (аргона) и сварочного тока осуществляется раздельно.
| Характеристики: АГНИ-03/07Му 4м | |
|---|---|
| Диаметр электрода, мм1.6-5.0 | Охлаждениегазовое |
| Max ток сварки DC, А180 ( при ПВ=60%) | Max ток сварки AC, А150 ( при ПВ=60%) |
| Выходной диаметр сопла, мм8; 9; 12; 12.5 | Расход защитного газа, л/мин8-12 |
| Давление газа, кПа (кг/см2)147 (1.5) | Интервал рабочих температур, °Сот –10 до +40 |
| Длина шлейфа, м6 | Длина горелки, мм250 |
| Ширина (по кранику), мм45 | Диаметр рукоятки, мм34 |
| Высота головки, мм75-147 | Количество осей поворота головки2 |
| Исполнение головкиповоротная | Вес, кг0.3 (без шлейфа) |
Комплектация:
- Колпачок Н80 М8х1 (38);
- Сопло (кер) d=12/47М18x1,5 КС (2726);
- Цанга 505 d=3мм (2);
- Цанга 505 d=4мм (3).
