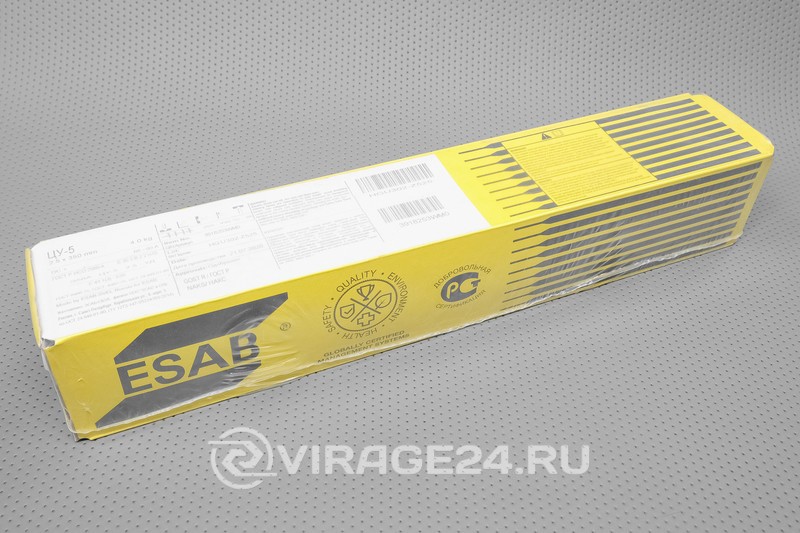

ЦУ-5

ПРОИЗВЕДЕНО В РОССИИ. Тип покрытия – основное. Основное назначение – сварка корневых швов толстостенных трубопроводов из углеродистых и низколегированных сталей. Он также, нашли широкое применяются для приварки трубок теплообменников к трубным решеткам с температурой эксплуатации до 400°С, в условиях крайне ограниченного доступа к зоне сварки. Сварка выполняется без предварительного подогрева и последующей термообработки. Процесс рекомендуется выполнять на короткой дуге. Ток: = (+) Пространственные положения при сварке: 1, 2, 3, 4, 6 Режимы прокалки: 360-400°С, 2-2,5 часа

Классификации и одобрения

Типичные характеристики наплавленного металла

Химический состав, %

Механические свойства

ГОСТ 9467: Э50А

ТУ 1272-147-55224353-2014

ГОСТ Р ИСО 2560-A: E 35 2 B 2 2 H10

ОСТ 24.948.01-90

НАКС: Ø 2.5 мм

С 0,09

Mn 1,30

Si 0,35

P max 0,025

S max 0,020

σ_т ≥ 355 МПа

σ_в ≥ 490 МПа

δ ≥ 22%

KCV:

≥59 Дж/см² при -20°С

KCU:

≥137 Дж/см² при +20°С

≥43 Дж/см² при -40°С

Данные наплавки

Ток	65-90 A
Производительность наплавки при токе 90% от максимального	1,7 lb/h
Производительность наплавки при токе 90% от максимального	0.77 kg/h
Диаметр	0.098 x 13,8 in.
Диаметр	2.5 x 350.0 mm
КПД, %	59 %
В	20-22 V

Классификации

ГОСТ 9467 : Э50А
ОСТ : 24.948.01-90

Одобрения

Общество

ГосАтомНадзор

Одобрения на материалы выдаются с привязкой к заводу изготовителю. Подробную информацию можно получить в представительствах ESAB.

Характеристики расходного материала

Тип сплава	CMn
Тип покрытия	Basic
Сварочный ток	DC+

Данные наплавки

Классификации

Одобрения

Характеристики расходного материала

Технические характеристики
