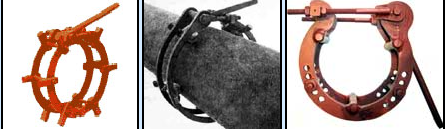

Центратор ЦНЭ состоит из двух или трех дуг с опорами, соединенных между собой осями, и эксцентрикового зажима. Путем применения проставок или перестановки осей каждый центратор используется для труб нескольких диаметров.
 |
 |
1 и 2 - дуга, 3 - эксцентрик, 4 - тяга, 5 - перекладина, 6 - рукоятка,
7 - опора, 8 - ось.
Техническая характеристика
|
Маркировка центратора
|
Диаметр центрируемых труб, мм
|
Масса, кг
|
|
ЦНЭ8-15
|
89-159
|
7,0
|
|
ЦНЭ16-21
|
168-219
|
11,7 и 14,7
|
|
ЦНЭ27-32
|
273-325
|
13,9 и 17,7
|
|
ЦНЭ37-42
|
377-426
|
15,5 и 19,3
|
