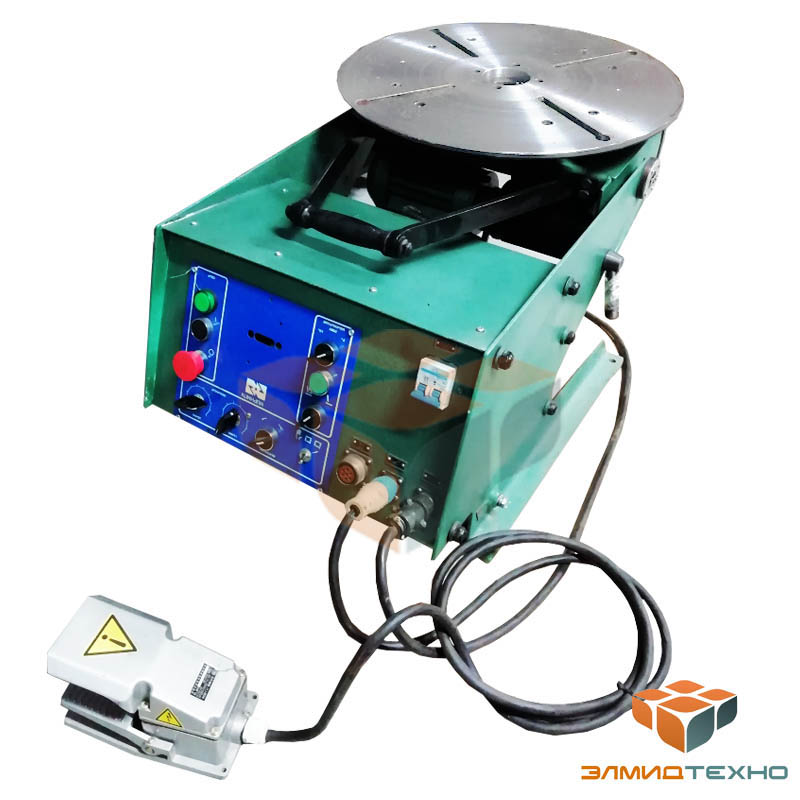

Управление сварочным позиционером М211080М
Управление сварочным позиционером М211080М сходно с его более ранним прототипом М11010А и так же осуществляется с блока управления или дистанционно от ножной педали. Сохранены кнопки управления «СТАРТ/СТОП», индикатор и регулятор скорости вращения планшайбы, регулировка перекрытия сварочного шва, включение реверса вращения, вращение с маршевой скоростью, переключение с ручного управления вращателем на автоматический цикл. Наличие на шкафу управления кнопки аварийного отключения сварочного вращателя повышает параметры безопасности работы с этим оборудованием.
Характеристики
|
Бренд производителя
|
ИЗМСО |
|
Угол наклона планшайбы, град
|
135 |
|
Угол поворота планшайбы, град
|
±360° |
|
Высота от уровня пола до оси вращения планшайбы, мм
|
285 |
|
Высота, мм
|
400 |
|
Напряжение питания, В
|
220 |
|
Габариты, Д х Ш х В, мм
|
850x695x400 |
|
Тип двигателя
|
Асинхронный |
|
Грузоподъемность, кг
|
150 |
|
Номинальный сварочный ток при ПВ=100%, А
|
500 |
|
Скорость вращения планшайбы, об/мин
|
0,16 -5,0 |
|
Число возможных движений рабочего органа со свароч
|
1 |
|
Число степеней свободы рабочего органа
|
2 |
|
Масса, кг, не более
|
80 |
|
Грузоподъёмность при горизонтальном положении планшайбы
|
150 |
|
Питающая сеть, напряжение, В
|
220 |
|
Мощность электродвигателя привода вращения, кВт
|
0,37 |
|
Питающая сеть, род
|
Переменный |
|
Питающая сеть, частота, Гц
|
50 |
|
Диаметр планшайбы, мм
|
500 |
|
Крутящий момент на оси вращения планшайбы, Нм, Max
|
63 |
