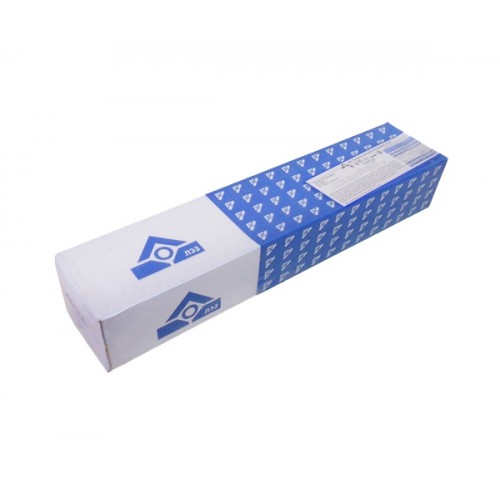

Электроды марки ЛЭЗЛБгп (российский аналог электродов ЛБ-52у) предназначены для ручной дуговой сварки нефтегазопроводов: ?2,5 и 3,0 мм – для сварки и ремонта корневого слоя шва углеродистых и низкоуглеродистых, низколегированных труб прочностных классов до К60 включительно (нормативный предел прочности до 589 МПа включительно); ?3,0 и 4,0 мм – для сварки и ремонта заполняющих и облицовочных слоев шва углеродистых и низкоуглеродистых, низколегированных труб прочностных классов до К54 включительно (нормативный предел прочности до 530 МПа), а также подарочного слоя труб прочностных классов до К60 включительно (нормативный предел прочности до 589 МПа включительно). Сварка во всех пространственных положениях, кроме вертикального сверху вниз, постоянным током обратной полярности.
Рекомендуемое значение тока (А)
| Диаметр, мм |
Значение тока, А |
| 2,5 | 70-90 |
| 3,0 | 90-120 |
| 4,0 | 140-170 |
Характеристики плавления электродов
- Коэффициент наплавки, г/Ач: 9,5
- Расход электродов на 1кг наплавленного металла, кг: 1,7
Основные характеристики металла шва и наплавленного металла
Механические свойства металла шва, не менее
- Предел прочности, МПа: 530-580
- Предел текучести, МПа: 410-470
- Относительное удлинение, %, не менее: 22
- Ударная вязкость, Дж/см², не менее, при температуре -20°С: 45
- Ударная вязкость, Дж/см², не менее, при температуре -40°С: 35
Химический состав наплавленного металла, %
- Углерод, не более: 0,10
- Марганец: 0,70-1,10
- Кремний: 0,20-0,50
- Сера и фосфор, суммарнноее кооллеиечество, не более: 0,035
|
ГОСТ 9466-75 |
AWS:E7015 |
Э50А-ЛЭЗЛБгп-Ø-УД / Е 515- |
